5D-Bohrfühler S5

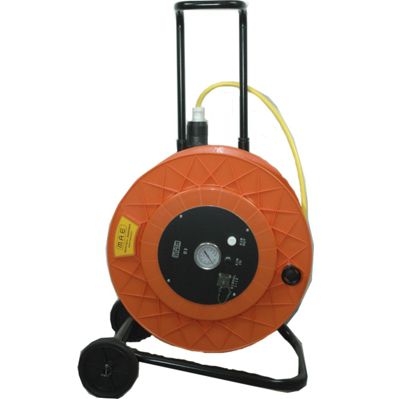

5D-BOHRLOCH-SENSOR Beschreibung Der 5-dimensionale Sensor für die Bohrlochseismik kann für Bohrloch- und Querbohrlochmessungen verwendet werden. Der S5-Sensor für bohrlochseismische Untersuchungen besteht aus 5 Geophonen, die den 3 kartesischen Achsen x, y, z entsprechen und in einem zylindrischen Gehäuse aus rostfreiem Stahl untergebracht sind, an das das Verbindungskabel zum Seismographen angeschlossen ist. Ein spezieller Kabeltyp, der in Metern abgestuft ist, führt intern ein mehrpoliges Kabel für den elektrischen Anschluss des Sensors an den Seismographen, ein Stahlkabel, das eine solide Aufhängung des Sensors im Bohrloch gewährleistet, und den Luftschlauch für die Steuerung des pneumatischen Systems zur Verankerung des Sensors an der Bohrlochwand. Die Verwendung des Sensors ist einfach und unmittelbar, es genügt, die mitgelieferte Pumpe anzuschließen und den Druck auf 2 bar mit Hilfe der Druckanzeige auf der Frontplatte des Sensors einzustellen. Sobald die Erfassung durchgeführt wurde, reicht es aus, durch einen entsprechenden Befehl auf der Sensorplatte Luft abzulassen, den Sensor in der nächsten Tiefe zu platzieren und die Erfassung durchzuführen. Das Reifenverankerungssystem macht den Sensor leicht und einfach zu tragen und gewährleistet eine optimale Kopplung des Sensors an die Bohrlochwand. Aufgrund der besonderen Klemmmethode mit pneumatischem System bringt den Vorteil, dass keine schweren und sperrigen Batterien vor Ort getragen werden müssen, und auch bei Ausfällen oder Fehlfunktionen ist es immer möglich, den Sensor aus dem Bohrloch zu bergen, wodurch das Risiko eines Sensorverlusts dauerhaft eliminiert wird - TECHNISCHE SPEZIFIKATIONEN - - Geophone mit einer Frequenz von 4,5 Hz - Vertikale Komponente Nr. 1 - Horizontale Komponente n. 4 - Abweichungswinkel für die horizontalen Komponenten: 45 Grad - 1,5 bar-Druckluft-Verschlusssystem (einschließlich Pumpe) - Gehäuse aus Edelstahl: 50 mm - Länge: 300 mm - 50 m Kabel
