Pfahl-Überwachungssystem WCH4

Ultraschallmodulardrahtlos

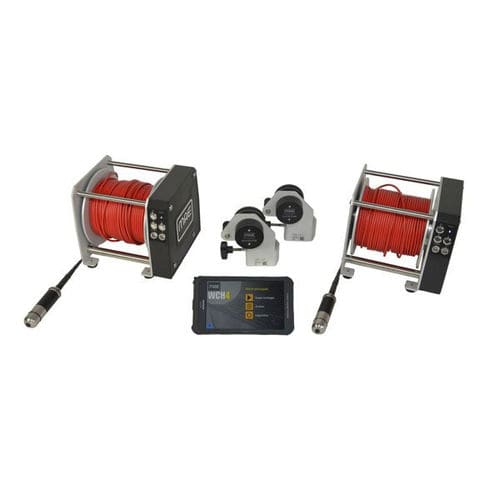

WCH4 ist ein innovatives, modulares, kabelloses Instrument für Bohrlochuntersuchungen an Fundamentpfählen. Kernstück des Systems sind elektronisch gesteuerte Motorspulen, auf denen Hochleistungs-Bohrsonden für Querbohrungsuntersuchungen an Fundamentpfählen, Diaphragmen und all jenen infrastrukturellen Zement- oder Betonarbeiten montiert sind, die durch Querbohrungstests überprüft werden können, d.h. durch Eintauchen in Rohre, die beim Gießen vorbereitet und anschließend mit Wasser gefüllt werden. Jede Rolle des WCH4-Systems enthält eine motorisierte Sonde mit einem 60 m langen Kabel und die gesamte Steuerelektronik, die die automatische Verwaltung der Sonden während des Abstiegs/Aufstiegs der Sonden (Querbohrung) und die Speicherung der Daten überwacht. Dank des robusten Tablets und der fast vollständigen Abwesenheit von physischer Verkabelung sind die Einstellungen, die Verwaltung der Messungen sowie die Anzeige und Interpretation der erfassten Daten einfach und unmittelbar. Im direkten Analysemodus wird jede vom internen Generator ausgestrahlte Welle vollständig angezeigt, und darüber hinaus ist es möglich, die Parameter der Anzeige zu ändern, um die Lesegeschwindigkeit durch die Kreuzung und das mögliche Vorhandensein von geprüftem fehlerhaften Material noch einfacher zu machen. Durch die Verwendung von 2-3-4 motorisierten Spulen mit automatischer und gleichzeitiger Bewegung ist es möglich, die Untersuchungszeit exponentiell zu reduzieren, da mit einem einzigen Abstieg/Aufstieg der Sonden innerhalb des untersuchten Pfahls (der mit 2-3-4 Rohren instrumentiert werden muss) die entsprechenden Abschnitte erhalten werden können. Die bei jedem einzelnen Impuls erfassten Daten werden in Echtzeit auf dem großen Monitor des Tablets angezeigt, so dass eventuelle Mängel in der untersuchten Struktur sofort erkannt werden können.
