BOHRLOCHSEISMISCHE QUELLE
Beschreibung

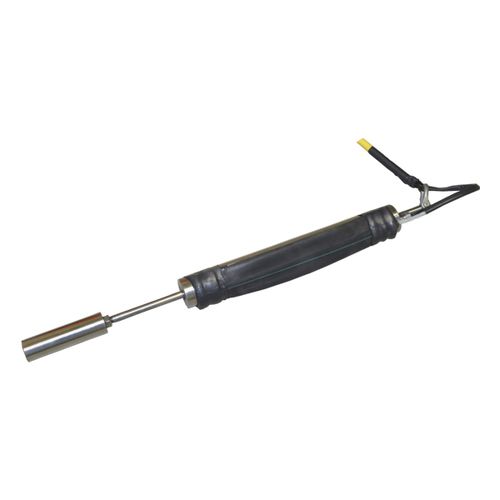

Der seismische Bohrloch-Energetisierer ESP3 ist ein System, das eine detaillierte Darstellung von S-Wellen, Phasenumkehr von S-Wellen, eine bescheidene Hemmung der P-Wellenenergie, geringeres Gewicht, Signalwiederholung, Hochfrequenz (schnelle Anstiegszeit), maximale Zuverlässigkeit und geringere Kosten bietet. Ein 3-in-1-Einzelkabel mit einem Durchmesser von 1,27 cm und einer Länge von 60 mt wird verwendet, um die Aktivierung des reversiblen Federhammers, des Trigger-Geophons und der Luft für den Befestigungsmechanismus zu steuern. Das System ist vollständig auf einer Kabeltrommel untergebracht, was insgesamt zu einer extrem massiven Bauweise, einem einfacheren Transport und einer leichteren Handhabung führt. Der hohe Wirkungsgrad von ESP3 wird durch den Verzicht auf Batterien weiter erhöht, wodurch das System leichter wird und für seinen Betrieb keine elektrische Energie benötigt wird. Sobald der Hammer richtig an der Lochwand verankert ist, ist es möglich, eine Welle zu erzeugen, indem das Kabel nach oben gezogen wird, und sobald die erste Erregung erfolgt ist, kann während der Auslösephase eine Wellenumkehrphase durchgeführt werden. Der Start der Aufzeichnung erfolgt automatisch zum Zeitpunkt des Schlages durch das im Hammer integrierte Auslösesystem.
Hauptmerkmale:
- Erzeugt P- und S-Wellen
- Einzelnes Kabel, bestehend aus: Auslöser + Kevlar-Zugkabel + Druckrohr
- Kompakt und leicht zu transportieren, das gesamte System ist auf einer Rolle untergebracht
- Keine Notwendigkeit einer Batterie, keine Begrenzung ihrer Autonomie
- Auslösestecker, Manometer, Druckbeaufschlagungsventil und Druckentlastungssensor auf der Frontplatte der Kabeltrommel
- Einsetzbar in Löchern ohne Vorhandensein von Wasser zur Vermeidung mechanischer Dämpfung.
SEISMISCHE UNTERSUCHUNG VON BOHRLÖCHERN
Diese Art der Vermessung wird für die mechanische Charakterisierung von Böden durchgeführt, die während der Sondierungsphase durchquert werden.
---
