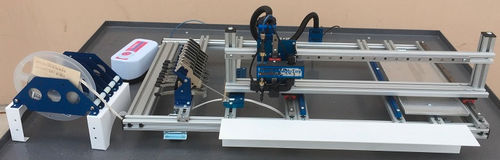

Bestückungsmaschine für ein- und zweiseitige Platinen SMT-PLC-3

SMTVakuum

GERÄTE ZUR OBERFLÄCHENMONTAGE FÜR PROTOTYPEN UND KLEINSERIEN Neue aufgerüstete Bestückungsmaschine SMT-PLC-3 für die Leiterplattenbestückung von Prototypen. Kommt mit 10 SX-2 8mm Feeder, zwei USB-Kameras (drei können installiert werden), eine lose Teileablage, kleine Vakuumpumpe und Fußschalter, Bandrollenhalter USB-Videokameras bewegen sich mit dem Maschinenkopf und betrachten die Aufnahmedüse aus verschiedenen Blickwinkeln Maximale Zuführungskapazität 20 (8mm) Verfügbare SX-2 Zuführungen: 8mm, 12mm, 16mm, 24mm Volle 360-Grad-Drehung X-, Y- und Z-Achse sind mit Linearschienen ausgestattet, die eine sanftere Bewegung ermöglichen als die Stahlwellen, die bei SMT-PLC-2 verwendet werden Der SX-2 Feeder kann gleichzeitig zum Vorschub und zum Abziehen des Bandes betätigt werden. Der Bandvorschub wird durch die Stärke des Drucks auf den Feeder gesteuert Das Teil auf dem Band wird manuell aufgenommen und auf der Leiterplatte platziert Wird mit einer kleinen 110V AC Vakuumpumpe geliefert Herstellungszeit eine Woche
