Isolationstester TESTECRAN+™

IsolierwiderstandNiederspannungs-KabelHochspannungskabel

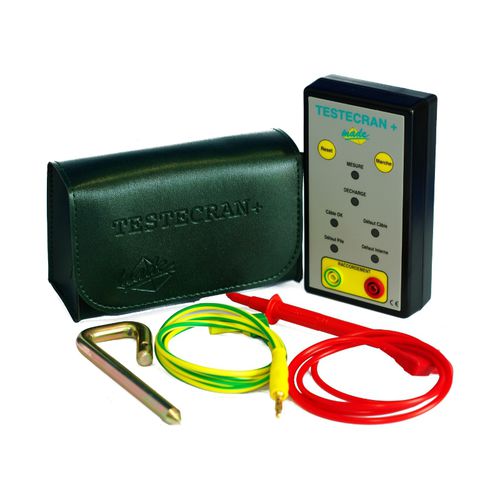

FUNKTIONEN TESTECRAN+™ wird verwendet, um den Außenmantel eines unterirdischen Mittel- oder Niederspannungskabels zu überprüfen, indem der Isolationswiderstand zwischen Schirm und Erde gemessen wird. Wird ein fehlerhafter Zustand festgestellt, müssen Korrekturmaßnahmen ergriffen werden, um eine dauerhaft gute Kabelfunktion zu gewährleisten. Es handelt sich um ein tragbares Gerät, das in einer Tragetasche mit Erdungsstift und Verbindungskabeln geliefert wird. VERWENDUNGSPRINZIP Der Betrieb von TESTECRAN+™ erfolgt vollständig automatisch. Nach dem Anschließen startet ein Taster den Messvorgang: Überprüfung der Batteriespannung Selbsttest Entladung des Kabelschirms Anzeige des Kabelschirmstatus: OK oder fehlerhaft Fertig. Wenn das Kabel betriebsbereit ist, leuchtet eine grüne LED, ansonsten blinkt ein rotes Blinken und ein Summer geräusche. TESTECRAN+™ ist gegen ein geladenes Kabel geschützt, so dass keine Entladung erforderlich ist das Kabel vor dem Anschließen. Während des Ladevorgangs des Bildschirms blinkt eine LED alle drei Sekunden sekunde, die eine ungefähre Angabe der Kabellänge auf 1 km (0,6 %) ergibt meile) alle 12 Sekunden, je nach Kabel- und Bodenverhältnissen.
