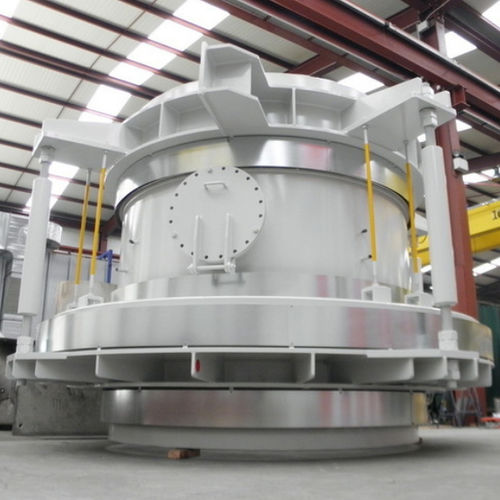

Metall-Kompensator MP series

rundFlanschdruckentlastet

Ein druckausgeglichener Kompensator nimmt axiale und laterale Bewegungen auf und wirkt dem Balgdruckschub entgegen. Ein zusätzlicher Balg ist in die Einheit integriert und wird dem Leitungsdruck ausgesetzt, um eine Kraft zu erzeugen, die gleich und entgegengesetzt zu der auf den Hauptbalg wirkt. Durch das Zusammenbinden dieser Bälge wird die Druckbelastung auf die Einheit neutralisiert. Die druckausgeglichenen Kompensatoren werden in Situationen eingesetzt, die denen ähnlich sind, die für die axiale und/oder laterale Dehnung beschrieben werden, obwohl diese spezielle Art von Kompensatoren den zusätzlichen Vorteil bietet, dass sie den durch den Innendruck verursachten Schub nicht auf die Rohre oder die angrenzende Ausrüstung übertragen. Diese Eigenschaft ist besonders wichtig, wenn es darum geht, die Rohre mit Turbinen oder anderen empfindlichen Geräten zu verbinden, die aufgrund ihrer Beschaffenheit diesen zusätzlichen Belastungen nicht standhalten können. Die einzigen Belastungen der Anlage sind die Summe der Kräfte, die zum Bewegen des Leitungsbalgs und des Ausgleichsbalgs des Kompensators erforderlich sind. Diese Art von Verbindung kann zwischen festen Zwischenpunkten angebracht werden, so dass eine Hauptverankerung des Rohrs oder der angrenzenden Ausrüstung nicht erforderlich ist. MPBE Entwickelt, um laterale und/oder axiale Bewegungen aufzunehmen und den durch den Innendruck verursachten Schub zu eliminieren MPBI Absorbiert axiale und/oder laterale Bewegungen und hält gleichzeitig den Druckschub zurück. Diese Art von Kompensatoren wird in einer geraden Rohrstrecke eingesetzt.
