Kardan-Kompensatoren sind so konstruiert, dass sie eine Winkelbewegung in jeder Ebene durch die Verwendung von zwei Scharnierpaaren ermöglichen, die an einem gemeinsamen, schwimmend gelagerten kardanischen Ring befestigt sind. Der Kardanring, das Gelenk und die Stifte sind so konstruiert, dass sie den Druckschub aufgrund von Innendruck und Scherkräften einschränken.
Ein kardanischer Ring ist entweder rund oder quadratisch. Für runde Kardanringe ist das Torsionsmoment und für quadratische Kardanringe die Instabilität aufgrund der Biegung zu berücksichtigen.
MWK
Kardanischer Kompensator mit Schweißenden
MFC

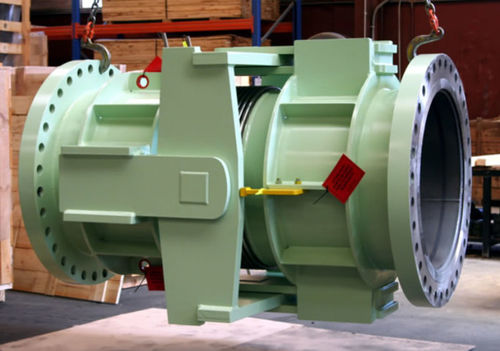

Kardanischer Kompensator mit Flanschen.
---
