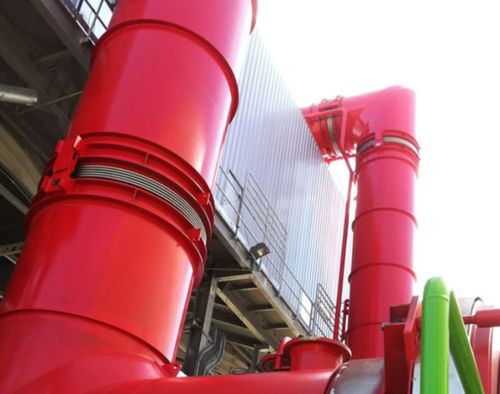

Diese Kompensatoren bestehen aus einem einzigen Balgelement, das mit Schweißenden oder Flanschen versehen ist, sowie einem System von gelenkigen Stützen, die eine Winkelbewegung in nur einer Ebene ermöglichen. Der Gelenkmechanismus ist für die Aufnahme des vollen Druckschubs ausgelegt.
Diese Einheiten erlauben keine axiale Bewegung, jedoch können einige Typen von Scharniersystemen mit Bohrungen für den Scharnierstift versehen werden, die geschlitzt sind, um eine begrenzte axiale Verschiebung zu ermöglichen. Diese "geschlitzten Scharnier"-Typen können den Druckschubkräften nicht standhalten, weshalb eine ordnungsgemäße Verankerung vorgesehen werden muss.
MWP
Gelenkkompensator mit Schweißenden
MFP
Gelenkkompensator mit Flanschen.
Zwei MWP/MFP-Gelenk-Kompensatoren oder ein einzelner MWY/MFY-Doppelkompensator können zur Aufnahme der Wärmeausdehnung in einem Z-förmigen Rohrabschnitt verwendet werden, die nur in einer Ebene auftritt.
Im Falle einer reinen Winkelbewegung können diese Kompensatoren zur Aufnahme von Dehnungen in einem bestimmten Rohrleitungsabschnitt verwendet werden.
---
