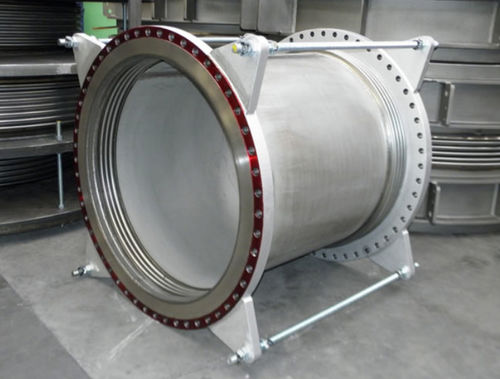

Metall-Kompensator M series

rundFlanschSchweiß

Dieses Modell besteht aus zwei Faltenbälgen, die durch ein zentrales Rohr und ein System von Zugstangen miteinander verbunden sind, die dem durch den Innendruck erzeugten Schub standhalten können. Dieses Modell wird verwendet, um laterale Bewegungen in allen Ebenen zu absorbieren. Zusätzlich und mit einer speziellen Konstruktion und/oder Positionierung des Zugstangensystems kann dieser Typ verwendet werden, um einige axiale und winklige Bewegungen aufzunehmen*. Die Zugstangen sind in Sätzen von zwei oder mehr, gleichmäßig über den Umfang der Dehnungsfuge verteilt, vorgesehen. Wenn der Kompensator mit 2 Zugankern bei 180 Grad geliefert wird, kann der Kompensator winklig und seitlich auslenken. Bei drei oder mehr Zugankern sind nur seitliche Auslenkungen möglich. Der Betrag der lateralen Auslenkung hängt von der Winkelabweichung ab, die jeder Balg aufnehmen kann, sowie von der Länge des Mittelrohrs. Der Betrag der lateralen Auslenkbarkeit kann durch einfache Änderung der Länge des Schieberrohrs erhöht oder verringert werden, wobei die Wärmeausdehnung des Zentralrohrs von den Balgelementen aufgenommen wird. MWL Universal-Lateral-Kompensator mit Schweißenden. MFL Universal-Lateral-Kompensator mit Flanschanschluss.
