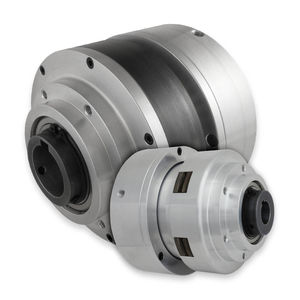

Schaltkupplung mit hochelastischer Kupplung STH Series

pneumatischfür Schwerlastanwendungengelagert

ELASTISCHE KUPPLUNGEN MIT LUFTEINSATZ Standard-Serie Welle-an-Welle-Montage Verbindung von zwei gelagerten Wellen mit leichtem Winkelversatz und/oder Parallelversatz Funktion: Verbinden, Trennen Antriebsanordnung: Welle auf Welle, leichte Winkelabweichung und/oder Parallelversatz Betrieb Reibungskupplung rastet bei Luftdruck ein, Feder entlastet, wenn die Luft abgelassen wird. Das Drehmoment reagiert linear auf den angelegten Luftdruck. Montage Gewindestifte und eine vom Kunden gelieferte Passfeder verbinden den Kupplungsmechanismus mit einer Welle und die Kupplungsnabe mit einer zweiten, voll abgestützten Welle. Verdrehsicherung erforderlich, um eine Drehung des Luftgehäuses zu verhindern. Die Kupplungen sind für eine horizontale Montage ausgelegt. Falls eine vertikale Montage erforderlich ist, wenden Sie sich bitte an die Technik. Hinweis: Der Kupplungsmechanismus unterstützt NICHT die flexible Kupplungshälfte. Anwendungen Elastische Kupplungen verbinden/entkoppeln zwei vollständig gelagerte Wellen. Die maximale Drehzahl variiert je nach Modell. Bitte beachten Sie die Detailblätter (unten). Wenden Sie sich an die Technik, wenn die geplante Anwendung die angegebene maximale Drehzahl überschreitet. Konstruktionsmerkmale Elastomerelement gleicht bis zu 3 Grad Winkelversatz und bis zu 0,040 Grad Parallelversatz zwischen den Wellen aus. Sowohl der Kupplungsmechanismus als auch die Kupplung sind bis zum angegebenen Maximum gebohrt (US und metrisch), um unterschiedliche Wellengrößen aufzunehmen. Für Anwendungen, die Schlupf oder einen engeren Drehmomentbereich erfordern, sind Versionen mit Reibbelägen mit niedrigem Koeffizienten erhältlich. Wenden Sie sich für Einzelheiten an die Technik.
