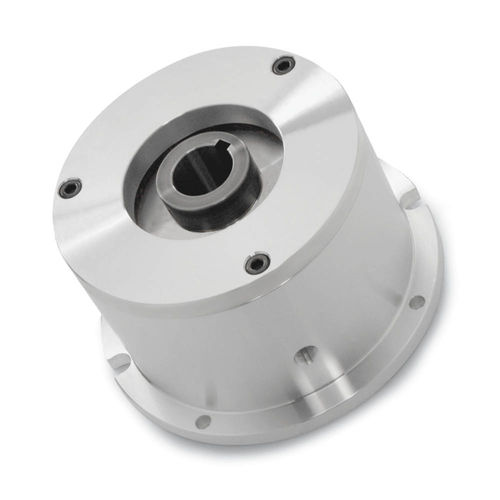

Bremse / gefederte Spannung STH Series

pneumatisch lösbarSicherheitRuhestrom

FEDERKRAFTBREMSEN Standard-Serie Flanschmontage Flanschmontierte Reibungsbremsen für kraftschlüssiges Halten Funktion: Halten, ausfallsicher (nicht zyklische Anwendungen) Anordnung des Antriebs: Maschinenrahmen oder Halterung zur Welle Betrieb Der Federdruck drückt die Antriebs- und Reibscheiben zusammen, um ein festes Drehmoment zu erzeugen. Die Bremse lüftet, wenn sie mit ausreichendem Luftdruck beaufschlagt wird (siehe Tabelle unten). Montage Der Bremsflansch wird an einen Maschinenrahmen oder eine andere Vorrichtung geschraubt, die Welle wird in die Bohrung eingeführt und mit einer vom Kunden gelieferten Passfeder befestigt. Die Bremse kann auch in der Mitte der Welle montiert werden, wobei der Flansch mit einer Halterung verbunden wird. Federkraftbremsen sind für die horizontale Montage ausgelegt. Wenn eine vertikale Montage erforderlich ist, wenden Sie sich bitte an die Technik. Anwendungen Federkraftbremsen sind für Halteanwendungen ausgelegt. Die maximale Drehzahl variiert je nach Modell. Bitte beachten Sie die Detailblätter (unten). Wenden Sie sich an die Technik, wenn die vorgesehene Anwendung die angegebene Höchstdrehzahl überschreitet. Konstruktionsmerkmale Federkraftbremsen werden auf Bestellung mit jeder beliebigen Bohrungsgröße bis zu den angegebenen Maximalwerten für eine einfache Installation hergestellt. Der gebohrte und geschlitzte Flansch ermöglicht variable Einbauanordnungen. Für Anwendungen, die Schlupf oder einen engeren Drehmomentbereich erfordern, sind Reibbelagversionen mit niedrigem Koeffizienten erhältlich. Wenden Sie sich für Einzelheiten an die Technik.
