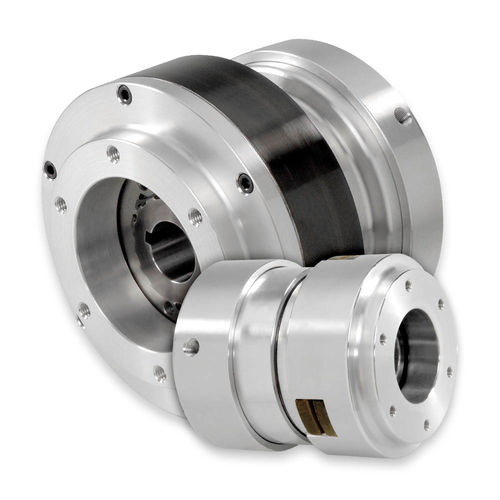

Schaltkupplung mit Adapter STH series

pneumatischfür Anwendungen mit hohem Drehmomentfür Schwerlastanwendungen

LUFTKUPPLUNGSMECHANISMEN MIT ADAPTERN Verbindung einer abgestützten Welle und eines gelagerten Bauteils Funktion: Verbinden, Trennen Anordnung des Antriebs: Welle auf Adapter montiertes Bauteil Bedienung Die Reibungskupplung rastet bei Luftdruck ein, die Feder wird beim Ablassen der Luft freigegeben. Das Drehmoment reagiert linear auf den angelegten Luftdruck. Montage Durchgehend/Mittelwelle oder am Ende der Welle. Die Kupplung gleitet auf der Welle und wird mit Stellschrauben und einer vom Kunden gelieferten Passfeder befestigt. Verdrehsicherung erforderlich, um eine Drehung des Luftgehäuses zu verhindern. Ausgelegt für horizontale Montage. Falls eine vertikale Montage erforderlich ist, wenden Sie sich bitte an die Technik Hinweis: Der Kupplungsmechanismus trägt KEINEN Adapter. Anwendungen Kupplungsmechanismen eignen sich für zyklische Anwendungen zum Verbinden und Trennen von zwei vollständig unterstützten Wellen. Die maximale Drehzahl variiert je nach Modell. Bitte konsultieren Sie die Detailblätter. Wenden Sie sich an die Technik, wenn die geplante Anwendung die angegebene maximale Drehzahl überschreitet. Konstruktionsmerkmale Gebohrt bis zum angegebenen Maximum (US & Metrisch) für einfache Installation Stirnfläche und Schraubenkreis am Adapter erleichtern den Anschluss an gelagerte Riemenscheiben oder Getriebe Für Anwendungen, die Schlupf oder einen engeren Drehmomentbereich erfordern, sind Versionen mit Reibbelägen mit niedrigem Koeffizienten erhältlich. Wenden Sie sich für Einzelheiten an die Technik.
