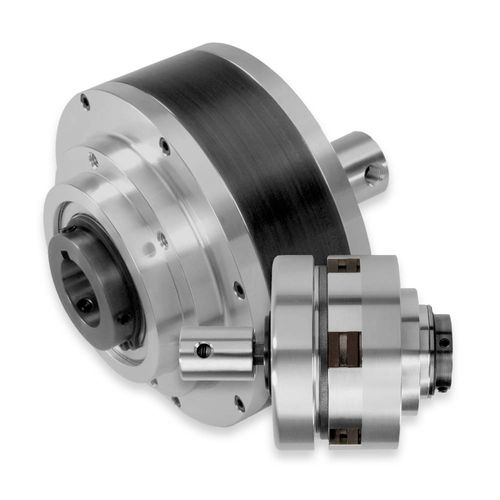

Mehrblatt-Schaltkupplung STH series

pneumatischfür Anwendungen mit hohem Drehmomentfür Schwerlastanwendungen

LUFTGESCHALTETE KUPPLUNGEN - WELLENENDE Standard-Serie Wellenendbefestigung Reibungskupplungen mit Bohrung am Wellenende und Pilotmontage Funktion: Verbinden, Trennen Anordnung des Antriebs: Welle zu vorgesteuertem Bauteil oder vorgesteuertem Bauteil zu Welle Betrieb Industrielle Reibungskupplung rastet mit Luftdruck ein, die Feder wird bei Entlüftung freigegeben. Das Drehmoment reagiert linear auf den angelegten Luftdruck. Montage Am Ende der Welle. Die Reibungskupplung gleitet auf der Welle und wird mit Stellschrauben und einer vom Kunden gelieferten Passfeder befestigt. Kein Verdrehschutzarm erforderlich. Reibungskupplungen sind für die horizontale Montage ausgelegt. Wenn eine vertikale Montage erforderlich ist, wenden Sie sich bitte an den technischen Dienst für Optionen. Anwendungen Reibungskupplungen eignen sich für Connect/Disconnect- und Cycling-Anwendungen. Die maximale Drehzahl variiert je nach Modell. Bitte beachten Sie die Detailblätter. Wenden Sie sich an die Technik, wenn die geplante Anwendung die angegebene maximale Drehzahl überschreitet. Konstruktionsmerkmale Industrielle Reibungskupplungen sind für eine einfache Installation bis zu den angegebenen Maximalwerten gebohrt (US und metrisch). Für Anwendungen, die Schlupf oder einen engeren Drehmomentbereich erfordern, sind Versionen mit Reibbelägen mit niedrigem Koeffizienten erhältlich. Wenden Sie sich für Einzelheiten an die Technik. Bearbeitete Führung zur einfachen Montage von Riemenscheiben oder Kettenrädern. Einschließlich rotierender Luftdichtung.
