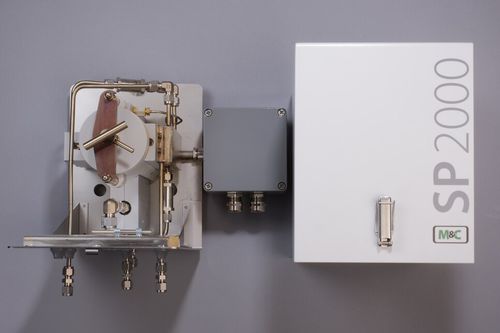

Gasentnahmesonde SP2000-H/DIL-VA

Prozessmit Verdünnungseinheitbeheizt

-Beheizte Gasentnahme-Verdünnungssonde zur Entnahme und Verdünnung von Prozessgas -Mit Verdünnungsfaktor 30:1 als Standard, optional im Bereich von 10:1 bis 500:1 -Verdünnungsgasvorwärmer erwärmt das Verdünnungsgas auf Sondentemperatur -Verdünnungseinheit mit der kritischen Düse befindet sich im beheizten Teil der Sonde -Handbetätigter, beheizter Kugelhahn im Sondeneingang zur Absperrung der Filterkammer vom Prozess -Mit Prüfgasaufgabeanschluss an der Sonde -Basierend auf der Gasentnahmesonde SP2000H - Filtergehäuse und Montageflansch aus rostfreiem Stahl beheizt auf max. 180 °C -Keramik-Filterelement mit einer Filterfeinheit von 2 µm -Inklusive Wetterschutzhaube -Einfache Montage und problemlose Wartung -Geringes Totvolumen -Werkstoff der mediumberührten Teile: rostfreier Stahl, Quarzglas, Viton®, Keramik -Optional: Anbauset A mit 1 Präzisions-Druckregler und 2 Vakuum-Manometern; Steuerpanel S mit 1 Präzisions-Druckregler, 2 Vakuum-Manometern, 1 Durchflussmesser und 2 Absperrhähnen Die elektrisch beheizte M&C-Gasentnahme-Verdünnungssonde wird in Prozessen eingesetzt, in welchen das Messverfahren oder die Handhabung des Prozessgases eine Verdünnung des Messgases oder der zu messenden Komponente(n) erfordern, wie z.B. bei extrem toxischen Gasen, bei der Feuchtemessung oder Emissionsmessung in Rauchgasen. Da die M&C-Verdünnungssonde auf Basis der Gasentnahmesonde SP2000H ausgeführt ist, kann eine Vielzahl von Applikationen, die besondere Filtertechniken, Werkstoffe usw. erfordern, mit dieser Verdünnungssonde problemfrei gelöst werden. Der integrierte Kugelhahn ermöglicht ein Absperren der Sonde vom Prozeß für z.B. einen Filterelementwechsel bei toxischem Messgas.
