Messinstrument für elektromagnetische Felder RWD – 64PC

USBmit Displayanalog

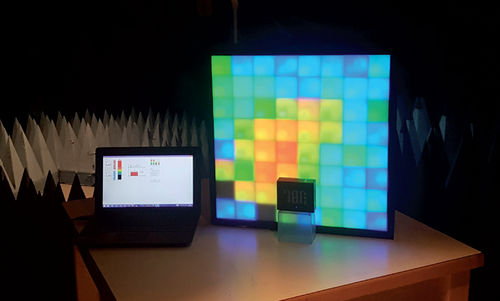

RWD - 64PC Dieses neue Mess- und Anzeigesystem für EM-Strahlung umfasst 64 Sensoren, die zwischen 50 MHz und 3 GHz. Bidirektionale Kommunikation (USB) wird zwischen allen Sensoren und einem PC hergestellt. Diese erlaubt es, in Echtzeit die Empfindlichkeit und die Dynamik sowie die Erfassungsgeschwindigkeit einzustellen. Die entwickelte Software erlaubt die Aufzeichnung und das Auslesen der Daten sowie eine eingehende Analyse der Ergebnisse. Präsentation Echtzeit-Einstellung der Sensorempfindlichkeit. Empfindlichkeit : -60 dBm à 0 dBm Anzahl der Sensoren : 64 Minimaler Dynamikbereich: 3 dB Bandbreite : 50 MHz à 3 GHz Anzahl der angezeigten Farben : 1024 Erfassungsgeschwindigkeit: max. 50 (1 Erfassung = 64 Sensoren) Aufzeichnung von Daten : .dat .bin Bewerbungen Verteilung des EM-Feldes in einem Hallraum. Mit der MaxHold-Funktion ist es möglich, die Verteilung des elektromagnetischen Feldes in einem Hallraum zu überprüfen. MaxHold-Funktion bei einer Rührerdrehung Verifizierung, dass jeder Sensor einen Maximalwert aufzeichnet Visualisierung als Funktion der Zeit (Burst) Mit einer Aufnahmegeschwindigkeit von 50 Img/s ist es möglich, die Bildentwicklung nach kurzen Phänomenen zu beobachten (> 20ms) als Funktion der Zeit. Die Bildlauffunktion (Film) erlaubt es, die Entwicklung des Feldes kontinuierlich in 2D zu visualisieren. Die Kurvenfunktion ermöglicht es, die Entwicklung des Feldes (gleitender Mittelwert über N Erfassungen) auf verschiedenen, zuvor ausgewählten Sensoren direkt anzuzeigen.
