Induktor mit Ferritkern LSDZ03

ChipRFHochfrequenz

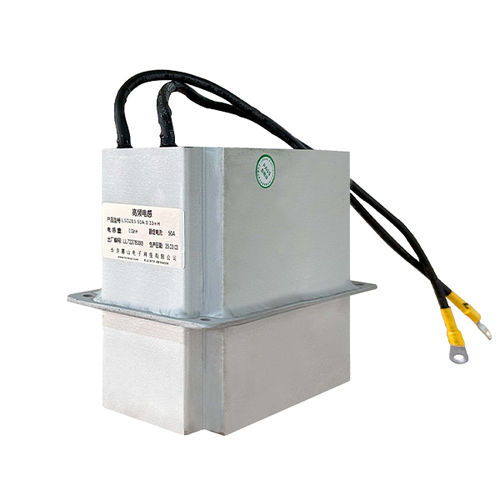

Beschreibung: Die 10-kHz-Hochfrequenzdrossel wurde zur Rauschunterdrückung und Oberwellenfilterung in industriellen Wechselrichtern, Systemen für erneuerbare Energien und Präzisionsnetzteilen entwickelt und bietet eine stabile Leistung unter hochfrequenten Schaltbedingungen. Produkt-Details 1.Fortschrittlicher Vergussprozess für Robustheit Die Drossel ist mit wärmeleitfähigem Epoxidharz im Vakuumvergussverfahren eingekapselt und erreicht so die Schutzart IP67. Sie widersteht Feuchtigkeit, Staub und Vibrationen in rauen Umgebungen wie Stahlwerken oder Offshore-Windparks. 2.Hocheffiziente Filterung und breite Kompatibilität Der nanokristalline Kern und der verlustarme Litzendraht sorgen für minimale Kernverluste (<50mW/cm³ @10kHz) bei Strömen bis zu 200A RMS. Seine flache Impedanzkurve (10kHz-100kHz) gewährleistet eine effektive EMI-Unterdrückung in Motorantrieben, USV-Systemen und Solarwechselrichtern. Betriebsumgebung A) Höhenlage: Nicht höher als 1000m, bei mehr als 1000m ist ein Derating vorzunehmen; B) Umgebungstemperatur: -25ºC~55ºC. C) Relative Luftfeuchtigkeit: ≤95%; D) In Bezug auf den Installationsort ist darauf zu achten, dass die Isolierung des Transformators nicht durch chemische Ablagerungen, Staub oder andere explosive oder erosive Medien beeinträchtigt wird. E) Die Versorgungsspannung ist annähernd sinusförmig, und die dreiphasige Spannung ist relativ ausgeglichen.
