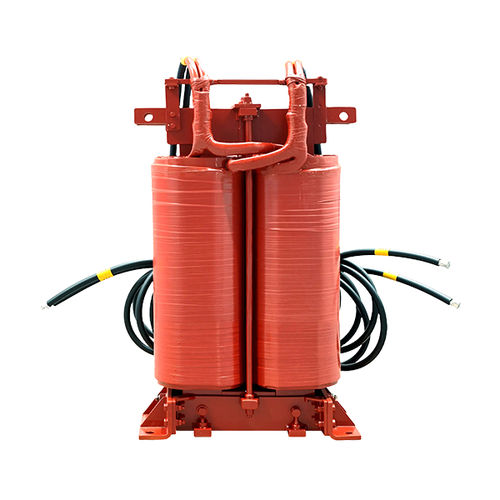

Magnetinduktor LKDGF-4

FilterDCgepanzert

Beschreibung: Die 700A-Gleichstromdrossel wurde speziell für Schienenverkehrssysteme, einschließlich U-Bahn-Netze und Stromversorgungen für Hochgeschwindigkeitszüge, entwickelt. Sie integriert die VPI-Technologie (Vakuum-Druck-Imprägnierung) und einen fortschrittlichen Umweltschutz, um die strengen Anforderungen an die Zuverlässigkeit in dynamischen, vibrationsreichen Umgebungen zu erfüllen. Produkt-Details 1. VPI-Prozess und Dreifach-Schutz-Design Die Drosselspule nutzt die VPI-Technologie, um ein tiefes Eindringen des Epoxidharzes zu gewährleisten, wodurch eine Isolationsfestigkeit von 3500VAC (gemäß IEC 61869-2) und eine außergewöhnliche Feuchtigkeitsbeständigkeit erreicht wird. In Kombination mit der Dreifach-Schutzbeschichtung (Korrosionsschutz, Salzsprühnebelschutz, UV-Schutz) widersteht er den rauen Bedingungen in Tunneln, Küstengebieten und U-Bahnhöfen. 2.Leistungsstarke Schienenanpassungsfähigkeit Die für 700 A Dauerstrom mit 25-facher Überlastkapazität (17,5 kA) ausgelegte Drossel stabilisiert die Zwischenkreisspannung in Traktionsumrichtern und minimiert Oberwellen und Spannungsspitzen. Das kompakte Gehäuse nach IP66 und das schwingungsgedämpfte Kerndesign sorgen für eine nahtlose Integration in enge Waggonräume und halten Stöße bis zu 5G Beschleunigung aus. Betriebsumgebung A) Höhenlage: Nicht höher als 1000m, bei mehr als 1000m ist ein Derating vorzunehmen; B) Umgebungstemperatur: -25ºC~55ºC. C) Relative Luftfeuchtigkeit: ≤95%; D) In Bezug auf den Installationsort ist darauf zu achten, dass die Isolierung des Transformators nicht durch chemische Ablagerungen, Staub und andere explosive oder erosive Medien beeinträchtigt wird. E) Die Versorgungsspannung ist annähernd sinusförmig, und die dreiphasige Spannung ist relativ ausgeglichen.
