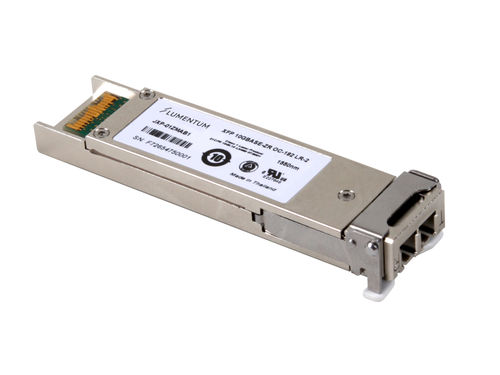

Ethernet-Transceiver JXP Series

für LichtleiterMonomodemit hoher Drehzahl

Der Lumentum 10G Multiprotokoll XFP optische Transceiver ist ein integrierter faseroptischer Transceiver, der eine serielle Hochgeschwindigkeitsverbindung mit Signalübertragungsraten von 9,95 bis 11,35 Gbit/s bietet. Das Modul entspricht der 10G Small Form Factor Pluggable (XFP) Multisource Agreement (MSA). Der 1550 nm Transceiver entspricht den Telcordia GR-253-CORE (SONET) OC-192 LR-2 und ITU-T G.959.1 P1L1-2D2 (SDH) für 80 km Reichweite; und IEEE 802.3-2012 Clause 52 (Ethernet) 10GBase-ZR/ZW und 10G Fibre Channel (FC) für 80 km Reichweite. Der Sender-Empfänger integriert den Empfangs- und Sendeweg auf einem Modul. Auf der Sendeseite wird der serielle Datenstrom von 10 Gbit/s wiederhergestellt, neu getimed und an einen Lasertreiber weitergeleitet. Die Lasertreiberschaltung verzerrt und moduliert einen 1550 nm gekühlten verteilten Rückkopplungslaser und einen Mach-Zehnder-Modulator (DFB-MZ) und ermöglicht die Datenübertragung über Singlemode-Faser über einen industrietauglichen LC-Stecker. Auf der Empfangsseite wird der optische Datenstrom von 10 Gbit/s von einem Lawinenphotodetektor (APD), Transimpedanzverstärker, Retimed und an einen Ausgangstreiber weitergeleitet. Dieses Modul verfügt über eine Hot-Plug-fähige XFI-konforme elektrische Schnittstelle.
