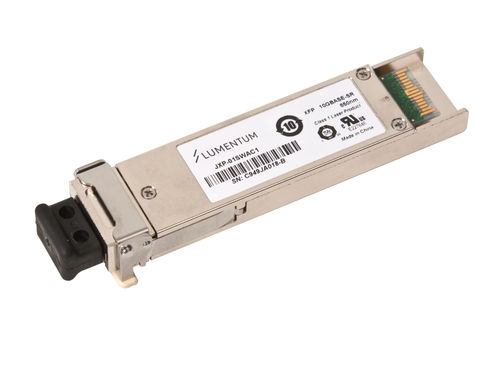

Ethernet-Transceiver JXP Series

für LichtleiterMultimodemit hoher Drehzahl

Der Lumentum 10G 850 Nanometer XFP optische Lautsprecherempfänger ist ein völlig Duplex-, integrierter Faseroptiklautsprecherempfänger, der eine Hochgeschwindigkeitsserienverbindung bei 9.95 bis 11.35 Gbps zur Verfügung stellt, die Rate signalisieren. Das Modul stimmt mit dem eine 10 Gigabit-kleinen Form-Faktor, steckbare (XFP) Multisource Vereinbarung überein (MSA). Der Lautsprecherempfänger stimmt mit Klausel IEEE-802.3-2005 52 10GBase-SW/SR (Ethernet) und 10GFC 1200-MX-SN-I (Faser-Kanal) über größer als 300 m von 2000 MHZ überein•Kilometer Mehrmodenfaser. Der Lautsprecherempfänger integriert empfangen und überträgt Weg auf ein Modul. Auf der Sendeseite wird der Serien10G datenstrom zu einem Laser-Fahrer zurückgewonnen, zeitlich neu festgelegt und geführt. Der Laser-Fahrer steuert einen 850 Nanometer Oberfläche-ausstrahlenden Laser des vertikalen Raums (VCSEL) und ermöglicht Datenübertragung über Mehrmodenfaser durch ein industriekompatibles LC-Verbindungsstück. Auf der empfangenseite wird der optische 10G Datenstrom von einem PIN-Fotodetektor/einem transimpedance Verstärker erholt, zeitlich neu festgelegt und geführt zu einem Ausgangsfahrer. Dieses Modul kennzeichnet eine hot-pluggable XFI-gefällige elektrische Schnittstelle. Eigenschaften Gefällig mit XFP MSA INF8077i Rev. 4.5 Gefällig mit 10G Ethernet 10GBase-SW/SR, 10 G Faser-Kanal und entsprechender Vorwärtsfehlerkorrektion (FEC veranschlägt von 9.95 bis 11.35 Gbps) Gefällig mit RoHS6/6 Ausgedehnte Betriebsgehäusetemperaturstrecke von −5 zu 85°C Schwachstromverbrauch (<1.5 W maximal) Kein externer Bezugtaktgeber erfordert Digital-Diagnoseüberwachung-Unterstützung XFI Systemsloopback und Linie Loopback Anwendungen Inhausnetz (LAN) Speicherbereichnetz (San) Ethernet-Schalter und -anwendungen Faser-Kanalschalter und Anwendungen
