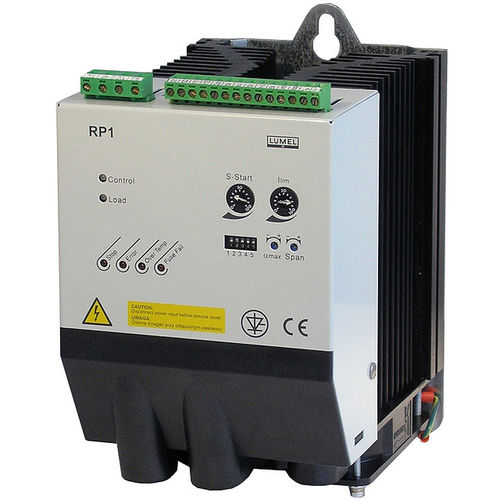

Thyristor-Leistungssteller RP1

analogeinphasig

Der Leistungssteller RP1 ist für Systeme automatischer Temperaturregelung und für elektrothermische Geräte vorgesehen. Er kann in Stromkreisen mit Widerstands-, Induktionsempfängern und in Widerstandsempfängern mit hohem Temperaturkoeffizienten eingesetzt werden. Der Leistungsschalter ist ein kontaktloses elektrotechnisches Gerät, das einen Thyristor-Verbinder und ein elektronisches Gatter-Auslösesatz UWB beinhaltet. Dieser Leistungsschalter ermöglicht eine Änderung der Leistung, die aus der Wechselspannungsquelle zum Energieempfänger in der Funktion des Wertes von einem Impuls- oder Analogsteuersignal kommt. Ein Satz aus zwei oder drei Leistungsschaltern kann in Dreiphasen-Ausführungseinrichtungen eingesetzt werden. Steuerungsarten: -Ein/Aus Steuerung, -Impulssteuerung, -Phasensteuerung. Maximaler Eingangsstrom: -25A, 40A, 70A, 125A Zusatzfunktionen: -Strombegrenzung für den Empfänger, -Auslöseverzögerung, Typ Soft-Start, -Regelung des Anfangwertes des Auslöswinkels, -Regelung der Eingangs-Schaltkreis-Verstärkung, -Einstellung der Auflösung mit Außensignal -Kontrolle und Stromsignalisierung im Empfängerkreis, -Ausgang: U = f(Io), -Kontrolle der Radiatortemperatur, -Signalisierung der Sicherungsausfall, -Signalisierung der Überlastung, -Master/Slave Ausgang, -Relaisausgänge, Abmessungen: 135 x 231 x 199mm
