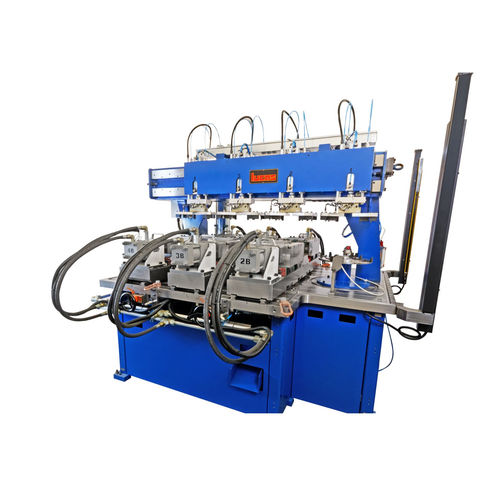

Umformmaschine für Bierfassgriffe M.S.M.

Metallvertikalhydraulisch

Maschine mit vier Stationen zum Formen von Griffen an Bierfässern (nur für einen Ø ausgestattet); Der Ring wird auf der Zentrierstation abgelegt, wo er in der richtigen Position für die folgenden Arbeitsgänge ausgerichtet wird. Eine Transfervorrichtung bewegt das Werkstück nach einem einzigen Arbeitsgang in die drei Arbeitsstationen (Schneiden, Vorformen und Einrollen). Nach der letzten Station legt der vierte Arm der Werkstücktransfervorrichtung das Teil auf einem Förderband des Kunden ab. Die Anlage besteht aus drei Stationen, die mechanisch identisch sind, aber unterschiedliche Arbeitsgänge ausführen können (Schneiden, Vorformen, Biegen). Jede Station besteht aus einem zentralen Matrizenhalter, in dem das Teil positioniert wird. Die hydraulischen Stempel sind in zwei gegenüberliegenden Schlitten positioniert. Durch die hydraulische Bewegung der Schlitten können beide Durchmesser der Teile bearbeitet werden; Längstransfer auf einem Rahmen, der aus einem Wagen mit 4 pneumatischen Zylindern für die vertikale Bewegung zum Halten der Teile besteht; Das Haltesystem wird auch als Reitstock verwendet; Pneumatisches Klemmsystem mit Sensoren zur Überwachung der Werkstückhaltung. Hydraulische Komponenten REXROTH. Maximale Arbeitsdicke (R = 800 N / mm2 ) mm. 2 Standard-Stromversorgung 50Hz - 400V - 3Ph
