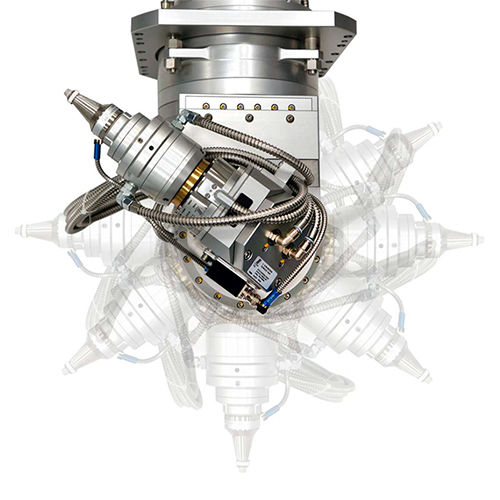

Laserkopf mit kontinuierlicher Welle SH3D series

FestkörperInfrarotBohr

SH ist unsere Kurzbezeichnung für einen Laserkopf bestehend aus entweder nur der Schwenkachse oder in Kombination mit einer hochdynamischen Linearachse zur Laserbearbeitung von Rohren. Passend zur verwendeten Laserquelle werden dafür bestens geeigneten Optiken verwendet, entweder direkt wassergekühlte Metallspiegel mit Beschichtungen jeweils geringster Absorption oder alternativ hierzu Glasoptiken. Der Einsatz einer adaptiven Optik ermöglicht optional die frei programmierbare Fokuslage zum Schneiden und Piercen. Die ausschließliche Verwendung von Torquemotoren reduziert mechanisch bewegte Bauteile und garantiert somit gleichbleibend hohe Bearbeitungsgenauigkeit und beste Bearbeitungsergebnisse über eine lange Lebensdauer, vor mechanischen Beschädigungen schützt zuverlässig unser bewährter 3D Kollisionsschutz. Die freie Apertur des aktuellen Laser-Schwenkkopfes SH40 beträgt 40mm, weiterhin erhältlich ist mit einer freien Apertur von 60mm die größere Version SH60. Bei Verwendung eines Festkörperlasers sind optische Komponenten mit 1,5“ als auch mit 2“ verfügbar und Schutzglaskassetten sowohl auf der Kollimatorseite als auch zum Druckabschluss unterhalb der Fokussierlinse schützen die Optik vor Kontamination. Ebenfalls besteht die Option eine der Standardoptiken gegen eine Sonderoptik auszutauschen um den Einsatz einer Kamera zu realisieren. Mittels Prozesseinheiten zum Schneiden bzw. Schweißen lassen sich unterschiedliche Applikationen bedienen, für Schweißapplikationen steht alternativ auch eine drehmomentstärkere Version der Schwenkachse zu Verfügung.
