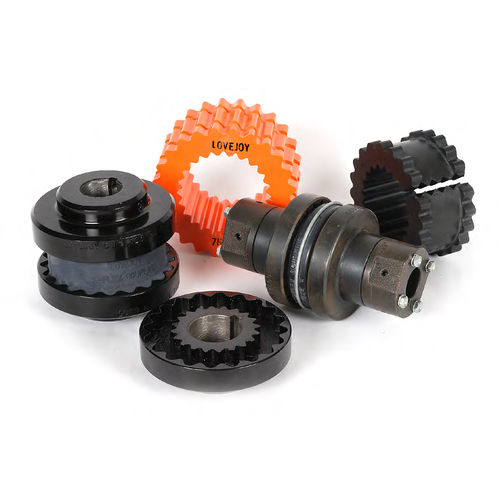

Drehelastische Kupplung S-Flex Endurance™

Elastomerfür Wellenfür Teile

Einfach zu installieren Wartungsfrei Keine Schmierung Dämpft Vibrationen und kontrolliert Stöße Verdrehsicher und weich Doppeltes Einrasten Die einfache Konstruktion der S-Flex Endurance-Kupplung gewährleistet eine einfache Montage und zuverlässige Leistung. Für die Montage und Demontage sind keine Spezialwerkzeuge erforderlich. Die S-Flex Endurance-Kupplungen können in einer Vielzahl von Anwendungen eingesetzt werden. Die Konstruktion der S-Flex Endurance-Kupplung besteht aus drei Teilen. Zwei Flansche mit Innenverzahnung greifen in eine elastische Elastomermanschette mit Außenverzahnung. Jeder Flansch ist an der jeweiligen Welle des Antriebs befestigt und wird angetrieben, und das Drehmoment wird über die Flansche durch die Hülse übertragen. Ausrichtungsfehler und Torsionsstöße werden durch Scherverformung in der Hülse absorbiert. Die Schereigenschaft der S-Flex Endurance-Kupplung eignet sich sehr gut zur Aufnahme von Stoßbelastungen. Die S-Flex Endurance-Kupplung von Lovejoy bietet Kombinationen von Flanschen und Hülsen, die je nach Anwendungsfall zusammengestellt werden können. Es sind dreizehn Größen mit einem Drehmoment von 6,78 Nm (60 in-lbs) bis 8189 Nm (72.480 in-lbs) erhältlich. Die S-Flex-Flansche werden in fünf Modellen angeboten, die aus Zinkdruckguss oder Gusseisen gefertigt sind. Die Manschetten sind aus EPDM-Gummi, Neopren oder Hytrel® erhältlich, um eine Vielzahl von Anwendungsanforderungen zu erfüllen. Eine Standard-S-Flex-Endurance-Kupplung besteht aus 3 Teilen: 2 Flansche (Typ J oder S) 1 Elastomermanschette (einteilige oder geteilte Typen sind aus EPDM, Neopren oder Hytrel® erhältlich) S-Flex Endurance Kupplungskonfigurationen mit Buchse und Abstandhalter sind ebenfalls erhältlich.
