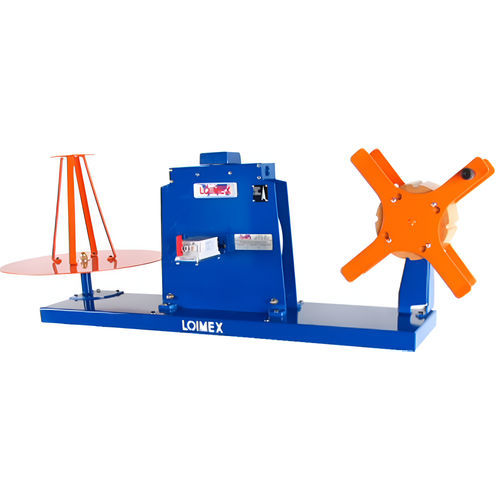

Manuelle Wickelmaschine D16H

für Kabelfür Spulenmit Längenmessgerät

Die Maschine wird zum Messen und Wickeln von Kabeln und anderen flexiblen Materialien verwendet. Verwendung Für flexible Kabel und Schnüre von 1 bis 16 mm Ø. Maximale Abwickel- und Wickelkapazität sind 30 bzw. 15 kg. Grundrahmen Grundrahmen aus Stahl von 1.060x250, der eine Kabelmessvorrichtung M20, eine Abwickelvorrichtung A20 und die Aufwickelvorrichtung R20 umfasst. KABELMESSGERÄT M20 Stahlgehäuse, Messrad aus Leichtmetall mit einem Umfang von 1.000 mm, kugelgelagert. Durchlaufführung mit konischem Einlauf für tangentialen Durchlauf des Messgutes. Druckrolle mit doppeltem Federzug, aus Stahl mit Hartgummibeschichtung (bei Typ M20/S mit Spezialstahl) und Lagern mit Schutzabdeckung, betätigt durch einen Hebel über einen Zahnstangenmechanismus. Zählwerk mit kontinuierlicher Anzeige der Meter und Zentimeter in 7 mm. weißen Ziffern, auf schwarzem Hintergrund. Messkapazität für 9.999,99 Meter, unterteilt in cm durch weiße Ziffern. Hebel zur Rückstellung auf Null. ABWICKELVORRICHTUNG A20 Trägerplatte 500 mm Ø. Konus 60:200 mm Ø, 350 mm hoch, mit abnehmbarer Verschlussplatte. Grundplatte mit 4 Befestigungslöchern mit Stützfuß. WICKELVORRICHTUNG R20 Lagerblock mit Holzkegel 60:200 mm Ø und 350 mm hoch, mit vier Nuten zum Einbinden der Kabelspule. Vorderes Sperrkreuz kann leicht entfernt werden. Maximale Tragfähigkeit 15 kg. Optionen Sie können die D16h mit Füßen bestellen, verwenden Sie bei der Bestellung die Referenz D16h/p. - Kabeldurchmesser : 1 a 16 mm - Zählerkapazität : 9.999,99 mts - Genauigkeit ca. : +-0,2% - Stahlkabel : optional - Abmessungen : 1.450x650x470 mm
