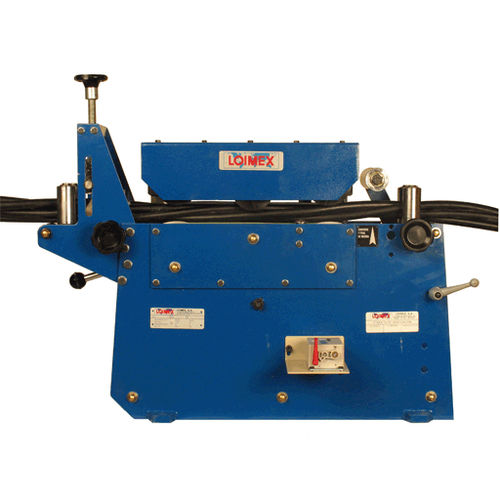

Messmaschine für Kabel MTR50

LängenkontinuierlichDraht

Das Draht- und Kabelmessgerät kann stationär oder in Verbindung mit Maschinen zum Aufwickeln von Kabeln und Leitungen eingesetzt werden. Konstruiert für die Produktion in der Schwerindustrie, wobei die Hauptkomponenten sicher im Inneren des Messgerätes befestigt sind. Starke Einführungsrollen für die Zuführung des Kabels von Haspeln, Gestellen oder Abwickelvorrichtungen. Kalibrierung Hochpräzise Anwendungsbereich Zum Messen von runden und verdrillten Kabeln von ط 3 bis 50 mm und 500 mm Abstand Für die Längenmessung von anderen Materialien, die nicht gerundet sind. Merkmale - Stahlgehäuse - Zwei untere feste Räder mit einem Riemen - eines dient als Messrad - Zwei obere bewegliche Räder mit verschiedenen Zwischenrollen zum Andrücken des Kabels, die durch einen speziellen Riemen miteinander verbunden sind. - Doppelt gefederte Zugkraft und Schutzabdeckung - Hebelbetätigung über Zahnstange und Ritzel - Zwei auf den Kabeldurchmesser einstellbare Richtrollen. - Zwei vertikale Führungsrollen, die über eine Spindel eingestellt werden - Zählwerk mit ständiger Anzeige der Messung - Messkapazität 9999,99 Meter. - ± 0,5% Genauigkeit - Geschwindigkeit der Messung: max. 70 m. / Minute. - Kabeldurchmesser: 3 bis 50 mm und 500 mm - Zählerkapazität : 9.999,99 mts - Genauigkeit bei Rundkabeln: ± 0,5% - - Genauigkeit bei verdrillten Kabeln: ± 0,5% - - Abmessungen : 800x275x670 mm
