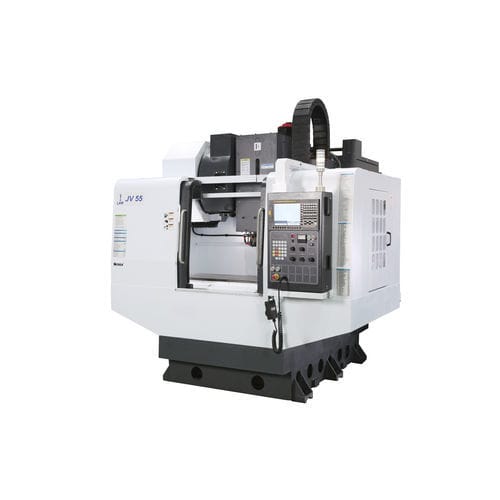

CNC-Fräsmaschine / 3-Achs JV 55vertikalBT 4020 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- vertikal
- Spindelnase
- BT 40
- Anzahl Werkzeuge
- 20 Werkzeuge
- Zuatzfunktion
- Schneid
- X-Hub
575 mm
(22,64 in)- Y-Hub
410 mm
(16,14 in)- Z-Hub
460 mm
(18,11 in)- Rotationsgeschwindigkeit
8.000 rpm
(50.265 rad.min-1)- Leistung
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Vorrückgeschwindigkeit X-Achse
36.000 mm/min
(24 in/s)- Vorrückgeschwindigkeit Y-Achse
36.000 mm/min
(24 in/s)- Maximale Tischlast
400 kg
(882 lb)- Werkzeuggewicht (max.)
7 kg
(15,4 lb)- Wiederholbarkeit
0,003 mm
(0,00012 in)- Werkzeugwechselzeit
2,5 s
- Gesamtlänge
3.350 mm
(131,9 in)- Gesamtbreite
3.350 mm
(131,9 in)- Gesamthöhe
2.740 mm
(107,9 in)
Beschreibung
HUB
Abstand zwischen Spindelnase und Tischplatte - mm - 140 - 600
TISCH
Tischgröße - mm - 900 × 430
T Schlitzgröße x Teilung - Anzahl x mm x mm - 4 x 18 x 100
SPINDEL
Max. Spindeldrehmoment (Kont. / Inter.) - Nm - 48/93
VORSCHUBSYSTEM
Schnittvorschub - m/min - 10
Durchm. x Steigung der Kugelumlaufspindel - mm - ∅ 40 x 12
AUTOMATISCHER WERKZEUGWECHSLER
Anzahl der Werkzeuge - Nr. - 20
Max. Werkzeugdurchmesser mit angrenzendem Werkzeug - mm - 80
Max. Werkzeugdurchmesser ohne angrenzendes Werkzeug - mm - 125
Max. Werkzeuglänge - mm - 250
GENAUIGKEIT
Positioniergenauigkeit (X/Y/Z) - Achse - mm - ±0,010
CNC-SYSTEM
Steuerung - Typ - Mitsubishi/Siemens/Fanuc
---
