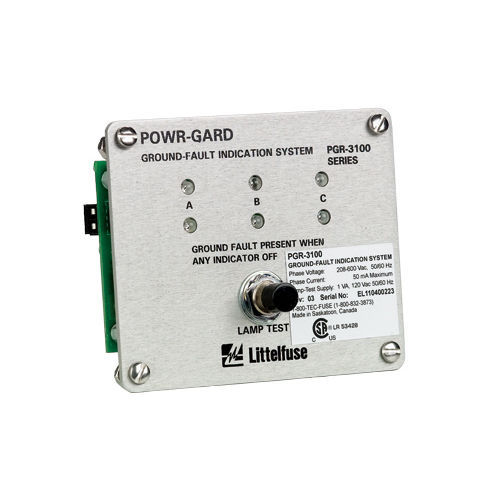

Erdschlussanzeiger PGR-3100

SpannungLEDEinbau

Das Erdschlussanzeigesystem der Baureihe PGR-3100 wird bei ungeerdeten Wechselstromsystemen eingesetzt.​​​​​​​ Diese Einheit zeigt das Vorhandensein von Spannung in jeder Phase eines Dreiphasensystems an. Die LEDs auf der Tafel leuchten, wenn Spannung entdeckt wurde. Bei einem Fehlerstrom reduziert sich die Spannung in der fehlerhaften Phase auf Erdpotenzial, wodurch die LEDs für die fehlerhafte Phase dunkler leuchten. Bei Systemen mit Erdungswiderstand oder ungeerdeten Systemen leuchten die LEDs für die fehlerfreien Phasen heller auf. Nicht geerdete Wechselstromsysteme müssen gemäß NEC Artikel 250.21(B) und Canadian Electrical Code (CEC) Part 1, Abschnitt 10-106 (2) mit Erdungsdetektoren (wie dem PGR-3100) ausgestattet sein.​​​​​​​ Externe Potenzialtransformatoren (PTs) können verwendet werden, um die Systemspannung herunterzutransformieren, wodurch der PGR-3100 bei jeder Systemspannung verwendet werden kann. Für Systemspannungen bis 600 V AC sind keine PTs erforderlich.​​​​​​​ Eigenschaften NEC®- und CEC-konform​​​​​​​ LED-Phasenanzeige Redundante LEDs Taste für Leuchtentest​​​​​​​ POWR-GARD®-Technologie
