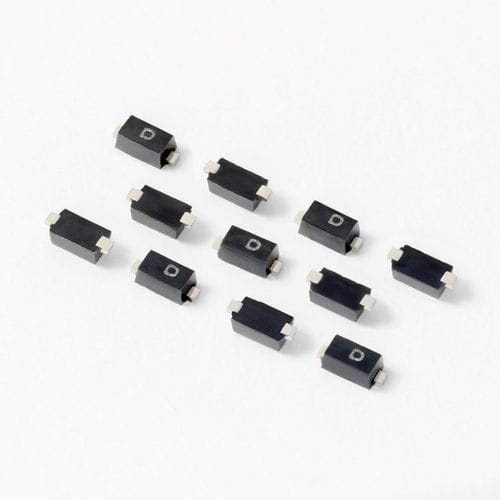

TVS-Diode SP1003 series

ZenerLawinenSMD

Produkte der SP1003-Baureihe haben die AEC-Q101-Zulassung erhalten und sind für die Verwendung in Fahrzeuganwendungen geeignet. Zener-Dioden, die mit einer urheberrechtlich geschützten Silizium-Avalanche-Technologie hergestellt wurden, schützen jeden I/O-Pin, um elektronischen Geräten, die destruktiven elektrostatischen Entladungen (ESD) ausgesetzt sein könnten, ein hohes Maß an Schutz bieten zu können. Diese robusten Dioden absorbieren wiederholte ESD-Impulse von ±30 kV (Kontaktentladung, IEC 61000-4-2), ohne Leistungsabfälle hinnehmen zu müssen. Darüber hinaus kann jede Diode 7 A eines Stoßstromwertes von 8/20 µs (IEC 61000-4-5) mit sehr geringen Klemmspannungen ableiten. Eigenschaften: ESD, IEC 61000-4-2, ±30 kV Kontakt, ±30 kV Luft EFT, IEC 61000-4-4, 40 A (5/50 ns) Blitzschlag, IEC 61000-4-5, 7 A (8/20 µs) Geringer Leckstrom von 100 nA (max.) bei 5 V Sehr kleine SOD723/SOD882-Einheit spart Platz auf der Leiterplatte Entspricht Löt-Grundfläche industrieller Standardgeräte 0402 (1005) Anwendungen: Mobiltelefone Smartphones PDAs Mobile Navigationssysteme Digitalkameras Mobile medizinische Geräte
