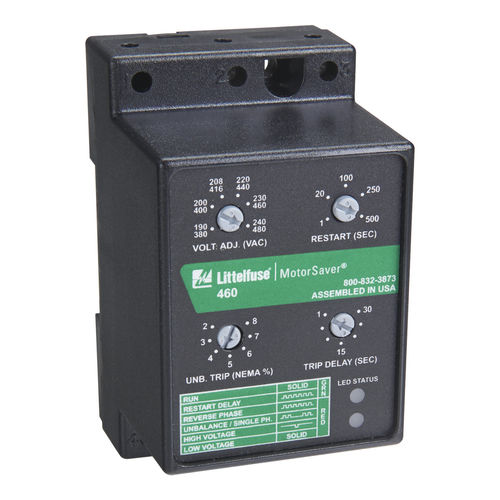

Spannungsüberwachungsrelais 460 series

2NO1NO1NF

Die Serie 460 ist ein dreiphasiger Spannungswächter, der Motoren mit 190-480 V Wechselstrom oder 475-600 V Wechselstrom, 50/60 Hz, unabhängig von ihrer Größe schützt. Dieser Spannungswächter bietet einen vom Benutzer auswählbaren Nennspannungssollwert und erfasst automatisch die Netzspannung. Ein einzigartiger mikrocontrollerbasierter Spannungs- und Phasenerkennungsschaltkreis überwacht ständig die dreiphasige Spannung, um schädliche Netzbedingungen wie niedrige, hohe und unsymmetrische Spannung, den Ausfall einer Phase und Phasenumkehr zu erkennen. Wenn ein schädlicher Zustand erkannt wird, wird das MotorSaver®-Ausgangsrelais nach einer bestimmten Auslöseverzögerung deaktiviert. Das Ausgangsrelais wird wieder aktiviert, nachdem die Netzbedingungen für eine bestimmte Zeitspanne wieder ein akzeptables Niveau erreicht haben (Wiedereinschaltverzögerung). Die Auslöse- und Wiedereinschaltverzögerungen verhindern unerwünschte Auslösungen aufgrund von schnell schwankenden Netzbedingungen. Alle 460er-Modelle verfügen über eine einstellbare Auslöseverzögerung von 1-30 Sekunden, eine Wiedereinschaltverzögerung von 1-500 Sekunden, einen Auslösepunkt für Spannungsasymmetrie von 2-8 % und einen Kontakt der Form C, sofern nicht anders im Datenblatt angegeben. Merkmale Automatische Erkennung eines großen Spannungsbereichs Einstellbare Einstellungen für Auslöse- und Wiedereinschaltverzögerung Mikrocontroller-basierte Schaltung Erweiterte LED-Diagnose Einstellbare Einstellung für unsymmetrische Spannungsauslösung
