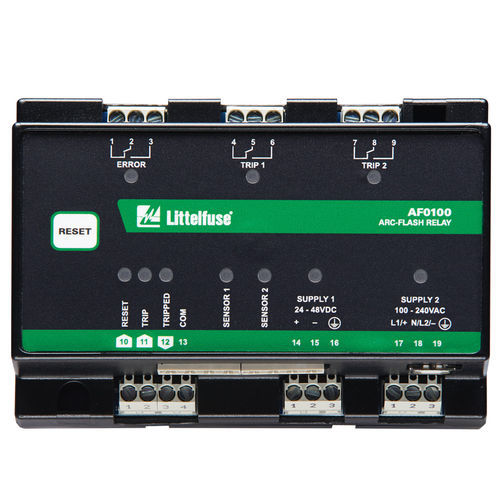

Lichtbogenschutzrelais AF0100 series

Auslösekreisfür DIN-Schienekompakt

Die AF0100-Baureihe enthält kostengünstige Lichtbogen-Relais, die Schäden durch Lichtbogenschläge einschränken, indem sie das Licht eines Lichtbogens erkennen und umgehend anspringen. An ein Relais können zwei Remote-Lichtsensoren und mehrere AF0100- und/oder AF0500-Relais angeschlossen werden, um zusätzliche Sensoren zu überwachen und so zahlreiche Anwendungen komplett zu unterstützen. Dank der kompakten Form mit DIN-Schienen- oder Oberflächenmontage ist dies als ideale Lösung für Gerätehersteller geeignet. Für Anwendungen mit mehreren auszulösenden Geräten werden zwei isolierte Wechsler-C-Kontakte mitgeliefert. Dies ist besonders gut für Generator-Anwendungen geeignet, in denen Generator und Schalter im Falle eines Lichtbogenüberschlags ausgelöst werden müssen. Die AF0100 ist mit PGA-LS10-Punktsensoren und PGA-LS20-/ PGA-LS30-Lichtwellenleitersensoren in jeder Kombination kompatibel. Die Sensorfunktion wird zur Sicherung des fehlerfreien Betriebs kontinuierlich überwacht. Ein redundanter Halbleiter-Auslösestromkreis bietet einen ausfallsicheren, internen Mechanismus und schnelle Lichtbogenüberschlagsreaktion beim Hochfahren. Vorn angebrachte und Sensor-LED-Leuchten zeigen normale Sensorfunktion und Fehlerstandorte an.
