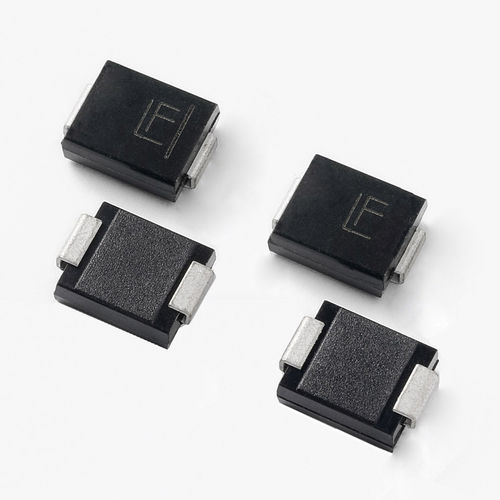

TVS-Diode 1.5SMC series

SMTmit geringer Induktivitätfür Elektronik

Die Baureihe 1.5SMC wurde speziell entwickelt, um sensible Elektronikausrüstung vor Spannungstransienten wie Blitzeinschlag oder anderen Überspannungsimpulsen zu schützen. Eigenschaften & Vorteile: • 1500W peak pulse power capability at 10/1000μs waveform, repetition rate (duty cycles): 0.01% • Ausgezeichnete Anschlussklemmen • Kleiner dynamischer Widerstand • Gewöhnlich IR kleiner als 1 μA bei VBR min>12 V​​​​​​​ • Platzsparend anzubringen bei oberflächenmontierten Anwendungen • Niedrigprofil-Einheit • Eingebaute Zugentlastung • Typischer Kurzschluss-Ausfallmodus bei einem Spannungs- oder Strombereich über den zulässigen Werten • Whisker-Test erfolgt nach JEDEC JESD201A gemäß den Tabellen 4a und 4c. • IEC 61000-4-2 ESD 30 kV (Luft), 30 kV (Kontakt) • ESD-Schutz von Datenleitungen gemäß IEC 61000-4-2 • EFT-Schutz von Datenleitungen gemäß IEC 61000-4-4 • Schnelle Reaktionszeit: normalerweise weniger als 1,0 ps von 0 Volt bis BV min • Glas-passivierte Chip-Verzweigung • Garantiertes Reflow-Löten bei hohen Temperaturen: 260 °C / 30 Sek. • VBR @ TJ= VBR@25°C x (1+αT x (TJ - 25))(αT:Temperature Coefficient, typical value is 0.1%) • Das Kunststoffgehäuse ist gemäß V-0 der Underwriters Laboratories feuerfest • Erfüllt MSL-Stufe 1, pro J-STD-020, LF-Spitzentemperatur von 260° C • Matt verzinnt, bleifrei • Bleifrei und RoHS-konform • Pb-frei E3 bedeutet, die 2. Ebenenverbindung ist bleifrei und das Material des Klemmenabschlusses besteht aus Zinn (Sn) (IPC/ JEDEC J-STD-609A.01)
