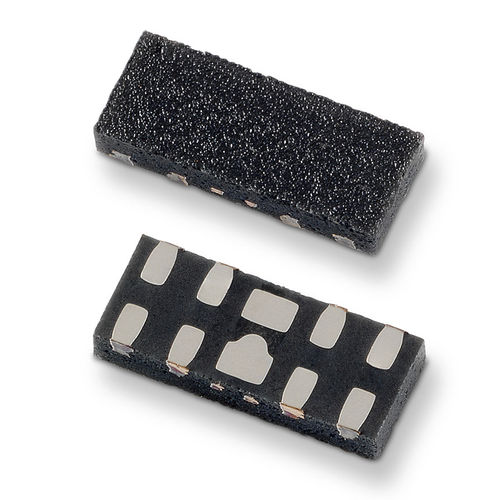

TVS-Diodenarray SP3420 series

SMDkapazitätsarmeHochgeschwindigkeit

Das SP3420 umfasst vierkanalige hochleistungsfähige ESD-Schutzdioden mit ultraniedriger Kapazität zum Schutz von Highspeed-Datenraten wie USB 3.1, DisplayPort, Thunderbolt und e-SATA. Die typische Kapazität von 0.32 pF trägt dazu bei, die Signalintegrität zu gewährleisten, und dieses robuste Gerät kann wiederholte ESD-Impulse auf dem in der internationalen Norm IEC 61000-4-2 festgelegten Höchstwert (Level 4, ±8 kV Kontaktentladung) ohne Leistungseinbußen sicher absorbieren und 6 A von 8/20 μs Stoßstrom ableiten (IEC 61000-4-5 2. Edition). Funktionen: • ESD, IEC 61000-4-2, ±12 kV Kontakt, ±15 kV Luft • EFT, IEC 61000-4-4, 40 A (5/50 ns) • Blitzschlag, IEC61000-4-5, 2. Ausgabe, 6 A (tP = 8/20 μs) • Niedrige Kapazität von 0,32 pF bei 1,5 V (TYP) • Geringer Leckstrom von 0,02 μA (TYP) bei 3,3 V • Niedrige Betriebs- und Klemmspannung • AEC-Q101-qualifiziert • Halogenfrei, bleifrei und RoHS-konform • Feuchtigkeitsempfindlichkeitsgrad (MSL-1) Märkte/Anwendungen: • Sehr schnelle Datenverbindungen • USB 3.1, 3.0, 2.0 • DisplayPort(TM) • Thunderbolt (Light Peak) • V-by-One® • LVDS-Schnittstellen • Unterhaltungs- und Haushaltselektronik sowie mobile und portable Geräte • Tablet-PCs und externe Speichermedien mit Hochgeschwindigkeitsschnittstellen
