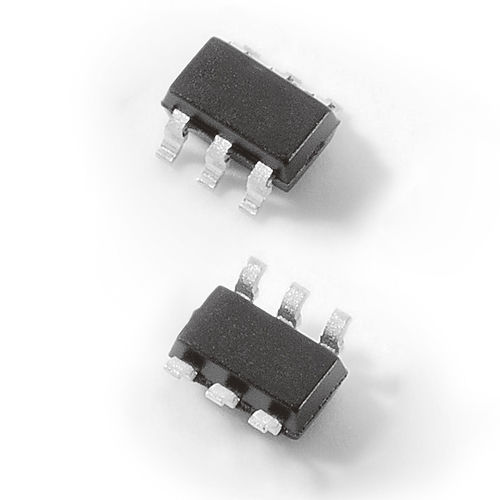

TVS-Diodenarray SRV05-4HTG-D series

SMDkapazitätsarmefür Elektronik

Die Baureihe SRV054HTG-D kombiniert Rail-to-Rail-Dioden niedriger Kapazität mit einer zusätzlichen Zener-Diode zum Schutz jedes I/O-Pins gegen ESD und hohe Stoßströme. Dieses robuste Gerät kann Überspannungen von 10 A (tP=8/20 μs) gemäß IEC 61000-4- 5 und ESD von mindestens ±30 kV gemäß IEC 61000-4-2 ohne Leistungsabfälle absorbieren. Dank seiner sehr geringen Ladekapazität eignet es sich perfekt für den Schutz von High-Speed-Signalpins. Eigenschaften: • ESD, IEC 61000-4-2, ±30 kV Kontakt, ±30 kV Luft • EFT, IEC 61000-4-4, 40 A (5/50 ns) • Blitzeinschläge, 10 A (8/20 μs gemäß IEC 61000-4-5 2. Auflage) • Geringe Kapazität von 1 pF (TYP) pro I/O • Geringer Leckstrom von 0,5 μA (max.) bei 5 V • Kleine SOT23-6 (JEDEC MO-178) Einheit • Halogenfrei, bleifrei und RoHS-konform • Feuchtigkeitsempfindlichkeitsgrad (MSL-1) Anwendungen: • LCD- und Plasma-Fernseher • Monitore • Notebooks • 10/100/1000 Ethernet • FireWire • Set-Top-Boxen • Flachbildschirme • Mobile medizinische Geräte
