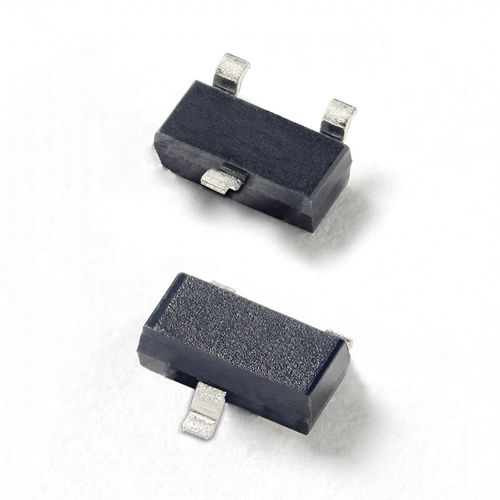

TVS-Diodenarray SP1305 series

SMD

Das TVS-Diodenarray SP1305 wurde entwickelt, um empfindliche Geräte vor Schäden durch elektrostatische Entladung (ESD), elektrische schnelle Transienten (EFT) und durch Blitzeinwirkung verursachte Überspannungen zu schützen. Das SP1305 kann wiederholte ESD-Impulse auf der höchsten in der internationalen IEC-Norm 61000-4-2 festgelegten Ebene ohne Leistungsabfälle absorbieren und bis zu 5 A aus 8/20 μs induziertem Überstrom (IEC-61000-4-5, 2. Auflage) mit sehr geringen Klemmspannungen ableiten. Funktionen: • ESD, IEC 61000-4-2, ±30 kV Kontakt, ±30 kV Luft • EFT, IEC 61000-4-4, 50 A (5/50 ns) • Blitzeinschläge, 5 A (8/20 μs gemäß IEC 61000-4-5 2. Auflage) • Geringe Klemmspannung • geringer Leckstrom • AEC-Q101-qualifiziert • Feuchtigkeitsempfindlichkeitsgrad (MSL-1) Anwendungen: • Industrieanlagen • Testgeräte und medizinische Geräte • POS-Terminals • Motorsteuerungen • Legacy-Anschlüsse (RS-232, RS-485) • Sicherheits- und Alarmsysteme
