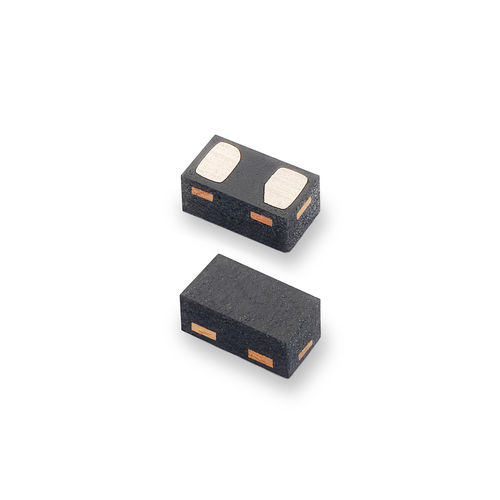

TVS-Diodenarray SP3213 series

GleichrichterNiedrigfrequenzbidirektional

Die SP3213 ist eine bidirektionale TVS-Diode, die eine ultra-niedrige Kapazität und ein hohes Schutzniveau für Elektronik-Geräte bietet, die zerstörerischen elektrostatischen Entladungen (ESD) ausgesetzt sein können. Die typische Kapazität von 0,09 pF trägt dazu bei, die Signalintegrität auf den anspruchsvollsten Unterhaltungs- und Haushaltselektronik-Schnittstellen wie USB 3.2, 3.1, HDMI 2.1, 0.0, DisplayPort, Thunderbolt und V-by-One® sicherzustellen. Sie kann wiederholte ESD-Schläge bei ±12 kV (Kontaktentladung, IEC 61000-4-2) ohne Leistungseinbußen sicher absorbieren und 2 A von 8/20 μs Stoßstrom (IEC 61000-4-{#9]} 2. Ausgabe) sicher abführen. Funktionen: ESD, IEC 61000-4-2, ±12 kV Kontakt, ±18 kV Luft EFT, IEC 61000-4-4, 40 A (5/50 ns) Blitzschlag, 2 A (8/20 wie in IEC 61000-4-5 2. Ausgabe) definiert Niedriger Ableitstrom von 0,02 μA (TYP) bei 5 V Platzsparendes 0201-Gehäuse AEC-Q101-qualifiziert Halogenfrei, bleifrei und RoHS-konform Feuchtigkeitsempfindlichkeitsgrad (MSL-1) Anwendungen: Sehr schnelle Datenverbindungen USB 3.2, 3.1, 3.0 und 2.0 HDMI 2.1, 2.0, 1.4a, 1.3 DisplayPort(TM) Thunderbolt (Light Peak) V-by-One® – LVDS-Schnittstellen Unterhaltungs- und Haushaltselektronik sowie mobile und portable Geräte Tablet-PCs und externe Speichermedien mit Hochgeschwindigkeitsschnittstellen
