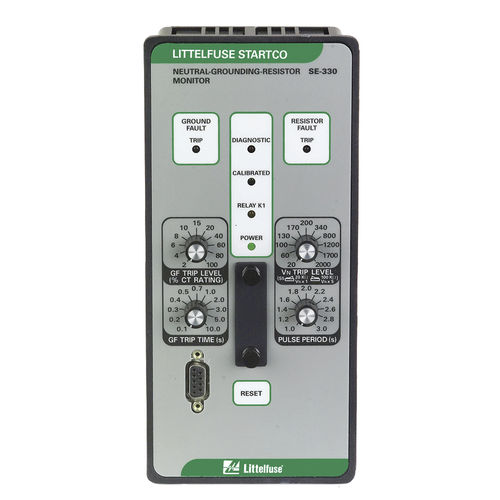

Stromüberwachungs-Relais SE-330 series

für Schalttafelmontage

Das SE-330 ist ein fortschrittliches Erdschluss- und Neutralerdungs-Widerstandsüberwachungsrelais, das mit Regel 10-302 des 2018 Canadian Electrical Code Teil I (CE-Code) konform ist. Es misst den Neutralleiterstrom, die Spannung zwischen Neutralleiter und Erde und den Widerstand zwischen Neutralleiter und Erde. Es überwacht ständig den Verlagerungspfad, um die Unversehrtheit des Verlagerungswiderstands (NGR) zu überprüfen und sicherzustellen, dass kein Nebenschluss oder Kurzschluss vorliegt. Ein offener NER setzt einen auf Strommessung basierenden Fehlerstromschutzschalter außer Kraft und kann so zu der falschen Schlussfolgerung führen, dass das System ordnungsgemäß funktioniert. Ein kurzgeschlossener NGR führt zu höherer Erdungsspannung als erwartet. Ein einzigartiger LED-Blinkcode liefert eine externe Bestätigung für Anlagensicherheitsteams und Inspektoren, wenn ein normgerechter Schutz konfiguriert wurde und aktiv ist. Das SE-330 eignet sich für Niedrig- und Mittelspannungstrafos und für Generatoren mit niedrigem oder hohem Erdungswiderstand, wie sie bei Aufbereitung, Produktion, in der Chemie-, Zellstoff- und Papierindustrie, der Erdölbranche oder bei Wasseraufbereitungsanlagen zum Einsatz kommen. Für Anwendungen über 35 kV verwenden Sie SE-330HV. Für Anwendungen, die Konformität mit dem australischen/neuseeländischen Standard AS/NZS 2081 erfordern, verwenden Sie SE-330AU. Für die vollständige Einrichtung des SE-330 ist eine Verbindung zu einem PC erforderlich, auf dem SE-MON330 v4.10 oder höher läuft.
