Fehlerstromschutzrelais EL731 series

Temperatur1NO/NFAC/DC

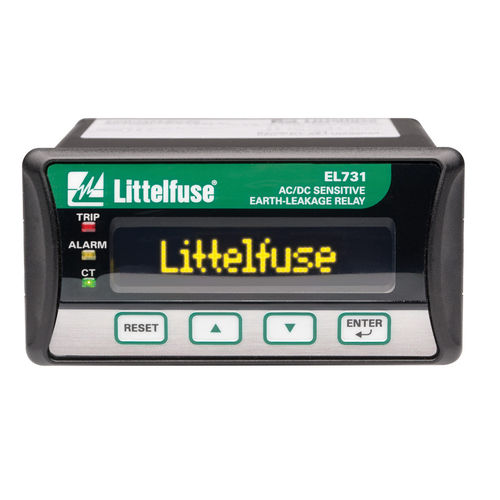

Das Relais der Serie EL731 funktioniert in Wechselstromsystemen mit Widerstandserdung und in geerdeten Gleichstromsystemen.​​​​​​​ Dieses Gerät ist ein mikroprozessorgesteuertes Wechselstrom-, Gleichstrom-empfindliches Fehlerstromrelais, das eine vollständige Abdeckung aller Frequenzen von 0-6,000 Hz bietet. Für den gesamten Frequenzbereich sind zwei Stromwandler erforderlich, oder ein Stromwandler kann ausschließlichfür die Erkennung von niedrigen oder hohen Frequenzen eingesetzt werden.​​​​​​​ Ein RTD/PTC-Temperatursensor-Eingang ermöglicht einen Übertemperaturschutz. EL731 bietet Messfunktionen, passwortgeschützte Alarm- und Auslösefunktionen und eine optionale Netzwerkkommunikation. Das EL731 bietet Unterniveau-Fehlerstromschutz für Drehzahlregler und DC-Stromkreise. Computer-zu-Relais-Verbindung Verbinden Sie das EL731 mit dem Netzwerk mit Hilfe eines normalen Ethernet-Patch-Kabels. Es wird nicht empfohlen, das EL731 mit Hilfe eines gekreuzten Kabels direkt mit dem Computer, der IP-Config verwendet, zu verbinden. Ein typischer Router teilt allen verbundenen Computern, die DHCP nutzen, eine IP-Adresse zu. DHCP wird nicht von dem EL731 unterstützt. Bei der erstmaligen Einrichtung der EL731 wird empfohlen, nur eine EL731 mit dem Netzwerk zu verbinden, um Kommunikationsfehler zu vermeiden. Eigenschaften • Einstellbare Auslösespanne (30-5,000 mA) • Frequenzbereich (0-90 Hz, 20-6.000 Hz)​​​​​​​ • 32-stelliges OLED-Display • Lokale LED-Anzeige • CT-Schleifenüberwachung​​​​​​​ • Analogausgang (4-20 mA) • Justierbare Zeitverzögerung • Alarm- und Auslöseeinstellungen • Temperatursensor-Eingang • Ausgangskontakte
