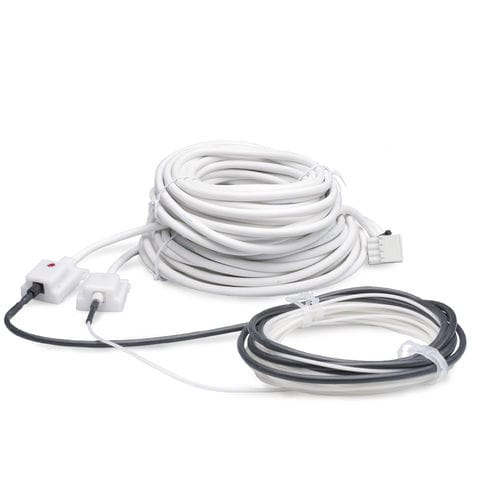

Daten-Glasfaserkabel PGA-LS25 series

für SensorEinzelader

Der Glasfaser-Lichtbogenerkennungssensor PGA LS25 (5 m (16,4 Fuß) aktiv; 8 m (26,2 Fuß) gesamt) wurde zur Erkennung von Lichtbögen auf seiner gesamten Länge konzipiert. Er wird mit der Glasfaser entlang der Rückwand von Schalttafeln installiert und deckt alle Schränke mit nur einem Sensor ab. Der Sensor muss derart installiert werden, dass er sich in Sichtlinie mit allen unter Strom stehenden Anschlüssen, in denen sich ein Lichtbogen entwickeln kann, befindet. Der Sensor ist in der Lage, Licht zu erkennen, das aus allen Winkeln auf den Sensor trifft. Der Erkennungsradius hängt von der Lichtbogenleistung ab. Bei einer Auslösepegel-Einstellung des PGR-8800 von „1” reagiert der A2000 auf alle Lichtbögen von mehr als 3 kA in einem Radius von 1 Meter, abhängig von der Breite der Schränke und demzufolge der Länge der Glasfaser, die dem Licht des Lichtbogens ausgesetzt ist.
