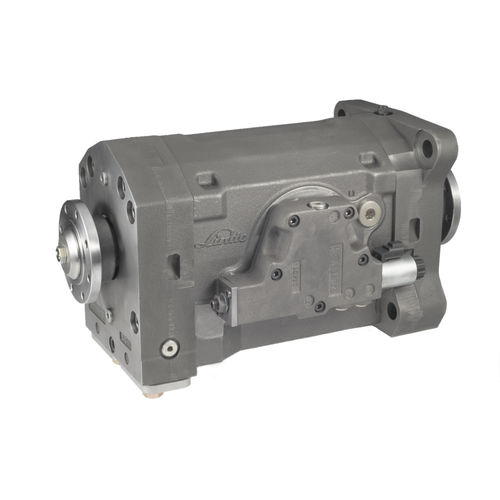

Hydraulikmotor mit variabler Verdrängung HMV-02 D

Axialkolbenkompaktfür offenen Kreislauf

Mit dem neuen Doppel-Axialkolben-Hydraulikmotor hat Linde Hydraulics eine Triebwerkskonstruktion entwickelt, die höhere Maximaldrehzahlen und somit ein größeres Wandlungsverhältnis von Ölvolumenstrom in Drehbewegung bietet als herkömmliche Schrägscheibentriebwerke. Dabei ist dieser rund 30 Prozent leichter als ein Motor mit Achsverteilergetriebe und kürzer als andere Modulbauvarianten. Das erreicht Linde Hydraulics durch die innovative Konstruktion aus zwei Schrägscheibenmotoren, die kolbenseitig „face to face“ zueinander angeordnet sind. Somit wird nur eine Verstellung zum Steuern des Verdrängungsvolumens beider Motoren benötigt, und es wird eine Kompensation der inneren Triebwerkskräfte derart erreicht, dass nur eine Triebwelle und nur zwei (statt vier) Lager für die beiden Triebwerke benötigt werden. Vorteile Höherer durchschnittlicher Wirkungsgrad Konstruktionsmerkmale Konstruktionsmerkmale Doppel-Axialkolben-Motor in Schrägscheiben-Bauweise für den offenen und geschlossenen Kreislauf Zwei Triebwerke in "Face-to-Face"-Anordnung mit gemeinsamer Verstellung PTO-Fähigkeit (mit Wellenflansch) Positive Verstellcharakteristik (Defaultwert=Vmin)
