Inkrementaler Drehgeber SMAR1

absolutMagnetoffen

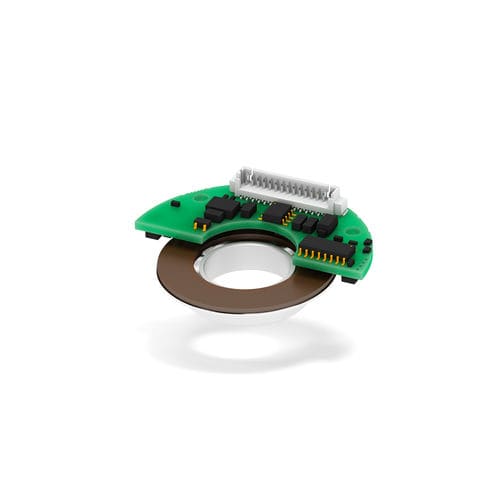

Der Kit-Encoder SMAR1 ist ein lagerloses, modular aufgebautes Messsystem. Das System besteht aus einer offenen Leiterplatte und dem Magnetring MRA mit axialer Magnetisierung. Lesekopf und Magnetring eignen sich für Wellendurchmesser von bis zu 18 mm und zeichnen sich durch ihre sehr flache Bauweise mit einer Gesamtbauhöhe von nur 9 mm aus. Die kompakte Größe und das geringe Gewicht des Messsystems ermöglichen die sehr einfache Integration auch in platzkritischen Applikationen wie z.B. Roboterachsen, Hohlwellenmotoren, Direktantrieben, Servomotoren, Drohnen und vielen anderen kundenspezifischen Anwendungen. Das Messsystem kann sowohl als inkrementelle, wie auch als absolute Version ausgeführt werden. Die inkrementelle Version liefert die Signale AB0 /AB0 via Line Driver mit einer Auflösung von bis zu 65536 PPR. Als Motor-Feedback für bürstenlose Motoren (mit 1-16 Polpaaren) können die Kommutierungssignale UVW /UVW ausgegeben werden. In der absoluten Version stehen Auflösungen von 15 bis 19 Bit zur Verfügung, die über die Schnittstellen SSI, BiSS-C oder SPI ausgegeben werden können. Als Geschwindigkeits- oder Positionsfeedback eignen sich die optional zusätzlichen Signale AB0 /AB0 mit TTL oder RS-422 Line Driver Pegel. Das System eignet sich für Betriebstemperaturen von -25°C bis +100°C (optional bis +115°C).
