Schleifmaschine für Getriebe LGG 180 - 280 / 400 M

RundNCPräzision

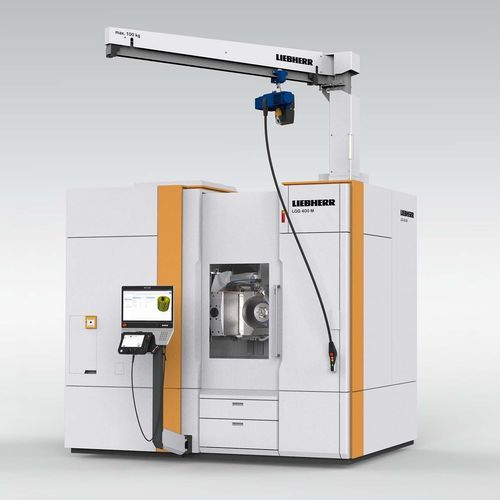

Maschinenlänge 3.000 mm Maschinenbreite 2.200 mm Maschinenhöhe 3.000 mm Werkstückdurchmesser 180 - 400 mm Axialweg 660 mm Schiftweg 230 - 270 mm Min. Position über Tisch 90 mm Schleifkopfschwenkwinkel 45 ° Grad Werkstückdrehzahl 3.000 min-1 Maschinenkonzept Die Wälz- und Profilschleifmaschine LGG 180/280 ist für die Bearbeitung von Verzahnungsbauteilen bis 180 /280 mm Durchmesser geeignet. Für spezielle Kundenbedürfnisse stehen verschiedene Bearbeitungsvarianten zur Verfügung. Die Wälz- und Profilschleifmaschine kombiniert kurze Schleifzeiten mit konstant hoher Qualität im Großserienbereich. Die Achsen X1 - Radielbewegung Ständerschlitten | VI - Tangentielbewegung Werkzeug | 21 - Axialbewegung Schleifkopf | B1 - Drehbewegung Werkzeug | C2 - Drehbewegung Werkstück | Al - Schwenkbewegung Werkzeug | Z4 - Vertikalbewegung Gegenständer | C3 - Drehbewegung Ringleder Merkmale • Hohe Qualität und Zuverlässigkeit über die komplette Serie • Schnelle Beladung durch integrierten Ringlader • Span-zu-Span-Zeiten • Räder: ab 4 Sekunden • Wellen: ab 6,5 Sekunden • Geringer Platzbedarf • Wartungsfreundlich LGG 400 M Liebherr bietet Ihnen auch eine manuelle Wälz- und Profilschleifmaschine für kleine Losgrößen und größte Flexibiltät an. - Max. Werkstückdurchmesser Wälzschleifen (mm): 280 - Max. Werkstückdurchmesser Profilschleifen (mm): 400
