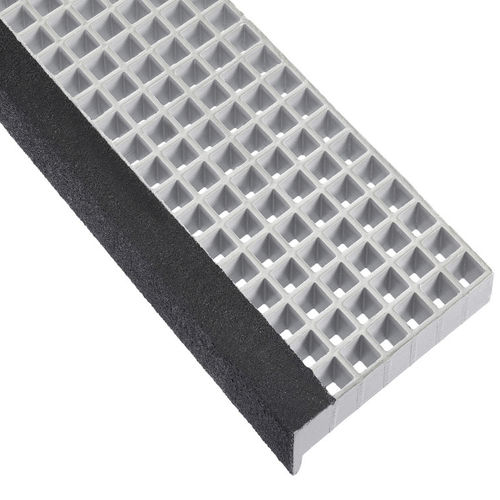

Stufenkante K538-38-5

Die GFK-Stufen bestehen aus unseren GFK-Gitterrosten an die ein geschlossener, besandeter und schwarz eingefärbter GFK-Antrittswinkel oder ein schwarz besandetes GFK-Flachmaterial, laminiert wird. In der Regel geschieht dies mit einem 38 mm hohen GFK-Gitterrost. Der Antrittswinkel dient als Verstärkung der Stufe im Antrittsbereich, das Flachmaterial lediglich als Sichtkante. Auf Anfrage werden GFK-Auflagerwinkel 75x75x8 mm für die Stufen mit seitlichen Bohrungen als Seitenplatten mitgeliefert. Diese werden mittels Direktverschraubung mit der Stufe verbunden. DIE STUFEN MÜSSEN AN IHRER ANTRITTSKANTE FOLGENDE LASTEN AUFNEHMEN:. bei einer Laufbreite kleine 1200 mm - 1,50 kN Einzellast verteilt auf einer Fläche von 100x100 mm an Ihrer Antrittskante in der Mitte der Stufe. bei einer Laufbreite größer 1200 mm – jeweils 1,50 kN Einzellast verteilt auf einer Fläche von 100x100 mm in Abständen von 600 mm an der Antrittskante. die Durchbiegung zwischen Tragwerk und Stufen darf unter Last nicht mehr als 1/300 der Spannweite, max. 6,00 mm betragen.
