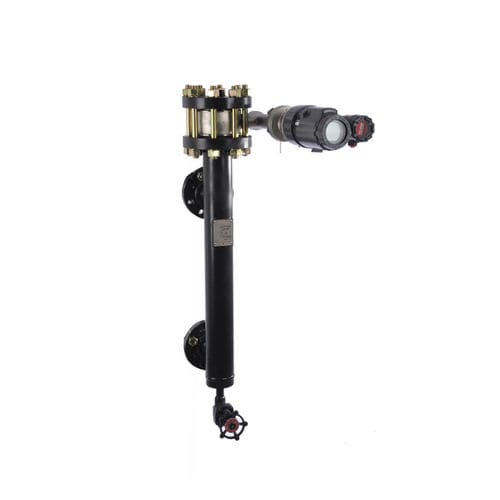

Verdränger-Niveautransmitter DLC3010

für Flüssigkeiten4-20 mAfür Tanks

Der intelligente Verdränger-Füllstandsmessumformer der DLC-Serie besteht aus dem importierten Original-Füllstandsregler der DLC3000-Serie und der Messkammer, dem Messmechanismus, dem Verdränger und dem Torsionsrohr, etc. Die Füllstandsänderung löst die Änderung des Auftriebs des Verdrängers aus, dann wird sie in die Torsionsrohreinheit übertragen. Dadurch drehen sich Torsionsrohr und Kernachse synchron Gleichzeitig drehen sich die magnetischen Stahlteile, die an der Kernachse des Drehmomentrohres befestigt sind, um den Drehweg. Der Halleffekt-Sensor erfasst die Magnetfeldänderung und wandelt die Magnetsignale in Stromsignale um. Die intelligenten Füllstandsregler der Serie DLC3000 messen Prozessgrößen mit einer Steuerung und einer entsprechenden elektronischen Schaltung, liefern Stromausgänge zur Ansteuerung des LCD und unterstützen die HART-Kommunikation. Der Regler empfängt die elektrischen Signale, die temperaturkompensiert und linearisiert wurden. Kompensiert unterdessen die durch die Änderung der Prozesstemperatur verursachte Flüssigkeitsdichteänderung und liefert dann 4~20mA Stromausgangssignale. Das LCD-Display kann Analogausgang, Prozessvariablen, Prozesstemperatur (wenn RTD installiert ist), Grad der Drehung des Drehmomentrohres und Prozentbereich der Variable usw. anzeigen.
