CNC-Fräsmaschine / 3-Achs KX40 GV1
vertikalmit feststehendem Portalmit festem Tisch

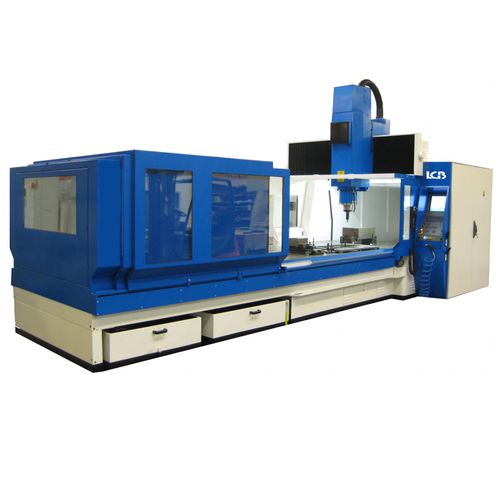

CNC-Fräsmaschine / 3-Achs - KX40 GV1 - LGB Scop - vertikal / mit feststehendem Portal / mit festem Tisch
CNC-Fräsmaschine / 3-Achs - KX40 GV1 - LGB Scop - vertikal / mit feststehendem Portal / mit festem Tisch
CNC-Fräsmaschine / 3-Achs - KX40 GV1 - LGB Scop - vertikal / mit feststehendem Portal / mit festem Tisch - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Struktur
mit feststehendem Portal, mit festem Tisch, mit mobilem Tisch
Spindelnase
HSK-63-A
Anzahl Werkzeuge
24 Werkzeuge
Zuatzfunktion
Schneid
Anwendungsbereich
für die Formindustrie, für Matrix
Weitere Eigenschaften
Hochgeschwindigkeit, Hochpräzision, mit automatischem Werkzeugwechsler
X-Hub

2.300 mm
(90,55 in)

Y-Hub

1.160 mm
(45,67 in)

Z-Hub

600 mm
(23,62 in)

Rotationsgeschwindigkeit

24.000 rpm
(150.796 rad.min-1)

Leistung

20 kW, 25 kW, 51 kW
(27,19 hp, 33,99 hp, 69,34 hp)

Vorrückgeschwindigkeit X-Achse

40.000 mm/min
(26 in/s)

Vorrückgeschwindigkeit Y-Achse

40.000 mm/min
(26 in/s)

Vorrückgeschwindigkeit Z-Achse

30.000 mm/min
(20 in/s)

Werkzeuggewicht (max.)

5 kg
(11 lb)

Werkzeugwechselzeit

8 s

Gesamtgewicht

10.500 kg
(23.148,54 lb)

Gesamtlänge

6.400 mm
(252 in)

Gesamtbreite

3.150 mm
(124 in)

Gesamthöhe

3.260 mm
(128,3 in)

Beschreibung

Die Portalstruktur der Maschine (verfahrbarer Tisch, festes Bett, Portal und Traverse) ermöglicht eine erhöhte Stabilität und Steifigkeit, die durch eine kontrollierte thermische Stabilisierung noch verstärkt wird; die Achsen "X", "Y" und "Z" sind mit SCHNEEBERGER-Rollenführungen ausgestattet, die eine hohe Genauigkeit bei der Positionierung der Achsen gewährleisten.Das HEIDENHAIN-Paket, bestehend aus einem CN IT 530 HSCI, absoluten Längenmessgeräten, Achsmotoren und Variatoren, ermöglicht hohe Geschwindigkeiten und eine hervorragende Schnittgenauigkeit beim Schruppen und Schlichten dank des perfekten Zusammenspiels zwischen dem HSM-Algorithmus der digitalen Steuerung und den verschiedenen Maschinenteilen. Diese neue "GV"-Baureihe wurde in enger Zusammenarbeit mit unseren Kunden und Partnern entwickelt, um die Bearbeitungsanforderungen im Bereich des Werkzeugbaus (Formenbau, Matrizen und Modelle), der Herstellung von Teilen für die Luftfahrt- und Automobilindustrie sowie für hochpräzise mechanische Produkte zu erfüllen.

---

Dies ist eine automatische Übersetzung.  (Originaltext auf Englisch anzeigen)
