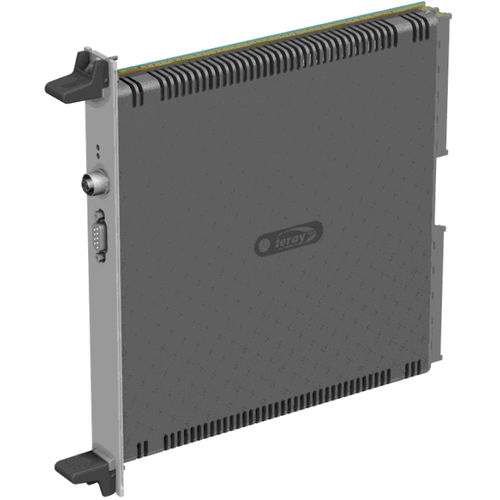

Digitales EA Modul BRIO series

EthernetModbus RTUCANopen

Zusammen mit den Zentralrechnern ermöglichen die nach EN 50155 qualifizierten Ein-/Ausgabemodule den Aufbau kompletter Zugsteuerungsarchitekturen (TCMS). Diese Erfassungs- und Steuerungsmodule basieren auf einer generischen Plattform: dem "Basic Remote". Input Output"-Modul (" BRIO ") Das generische BRIO entspricht der SIL0-Stufe von EN 50126, EN 50128, EN 50129. Die Palette wird durch spezifische Module ergänzt: -BRIO SIL2 : SIL2 Eingangs-/Ausgangsmodule -BRIO SSPC : Halbleiter-Leistungssteller -BRIO CEE : Energieaustausch-Controller ZENTRALE EINHEIT -Prozessor : STM32 32 Bit/200Mhz -Betriebssystem : Freies RTOS -I/O Koprozessor : FPGA Xilinx -Arbeitsspeicher : SDRAM 8Mo, NAND, Krypto. MONTAGE UND INSTALLATION -Aluminiumprodukt mit Schutzabdeckung aus Verbundwerkstoff -Abmessungen: B x H x T = 30 x 262 x 265 mm -Montage : -6U x 6HP Rack-Montage -Abgesetzte Stand-Alone-Montage mit einer seitlichen Halterung -Verdrahtung der Eingänge/Ausgänge und der Stromversorgung auf der Rückseite : -2 Steckverbinder vom Typ DIN41612 F48, Klasse 1 -Verdrahtung des Netzwerks auf der Vorderseite : -Ethernet : M12 Code D Buchse -Serielle Verbindungen : Subd 9 Punkte STROMVERSORGUNG -Vollbereichsnetzteil 24Vdc bis 110Vdc -Schutz gegen Verpolung und Unterspannung -Leistungsaufnahme : <20W KONFIGURIERBARES MODUL -BRIO kann als konfigurierbares Remote-Modul verwendet werden -Die Datenzuordnung ist festgelegt -Möglichkeit, den Download von Betriebsparametern aus einer zentralen Datenbank nach Erkennung eines am SubD RS232 angeschlossenen Identifikationsschlüssels auszulösen -Bedienung und Wartung über Web Services
