SPS für Schalttafelmontage ACS

16 EModbus RTUauf Ethernet-Netz

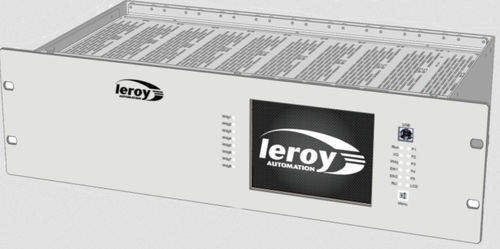

Die ACS-Baureihe erfüllt die Anforderungen der Norm EN61850 und wird zur Steuerung und Verwaltung der Stromversorgung von elektrischen Umspannwerken eingesetzt. Der Touchscreen auf der Vorderseite ermöglicht eine ergonomische Steuerung der Anlage: Visualisierung, Bestellung, Auflistung und Quittierung von Fehlern, .. Die Ein- und Ausgänge werden auf der Rückseite verdrahtet. Sie sind so konzipiert, dass sie sich an jede Art von Stromversorgung anpassen: 24Vdc, 48Vdc oder 125Vdc. Das IEC61850-Protokoll ermöglicht die Integration in das globale Kontrollsystem der Unterstation. Bis heute sind mehr als 30000 modulare ACS-Karten installiert. ZENTRALE EINHEIT -Zentraler Verarbeitungsprozessor : -Marvel Xscale 32 Bit 416Mhz -E/A Coprozessor : -STM32 120Mhz -Arbeitsspeicher : -RAM : 64Mo -Flash ROM : 32Mo -Flash (persistenter Speicher) : 4Ko EINGÄNGE/AUSGÄNGE MERKMALE Redundante Multispannungs-Eingangsplatine Karte mit 16 Eingängen 2 getrennte Erfassungsketten pro Eingang Anschlussschraube: 1 gemeinsamer Anschluss für 2 Eingänge Betriebsspannung jedes Eingangs: Wahl durch Verdrahtung: 24Vdc - 20 mA 48Vdc - 15 mA 125Vdc - 6 mA Selbstüberwachung auf der Karte: Überwachung der internen Spannungen Überwachung des Dialogs mit der CPU Redundanz der Kartenadressierung auf dem Bus Karte der Zugsteuerung/Zugsicherung Karte mit 4 Schaltgeräte-Schnittstellen. Für jede Schnittstelle : 1 Relaisausgang "zum Schließen des Schaltgeräts" 1 Relaisausgang "zum Öffnen der Schaltanlage" Max. Schaltspannung : 300Vdc Max. Schaltleistung : 60W 1 Eingang "Schaltgerät geschlossen" 1 Eingang "Schaltgerät offen" Wahl der Eingangsspannung durch Verdrahtung
