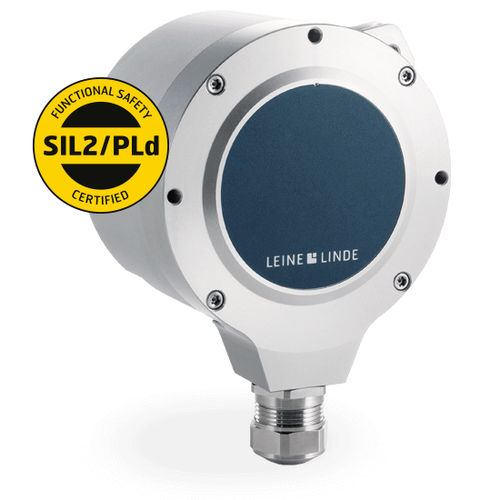

Inkrementaler Drehgeber FSI 800 series

mechanischmit VollwelleHohlwelle

Funktionssicherheit für SIL2 und PLd, Level 3 gemäß EN ISO 13849-1 mit der FSI 800-Serie von Leine Linde. Diese funktionssicheren Heavy-Duty-Inkrementalgeber sind mit schlupffreier Welle oder Hohlwelle erhältlich. Einfachere Maschinenkonstruktion Die Rechtecksignale werden intern in den Drehgebern der FSI 800-Serie überwacht. Wird eine Störung erkannt, gehen die Drehgebersignale in den Status "low" über. Zusätzlich wird über einen sicheren Halbleiterausgang eine Störung angezeigt. Dank der bereits integrierten Sicherheitslösung wird hier kein zweiter Drehgeber bzw. Sensor für Redundanzanforderungen mehr benötigt, um Vorgaben für die Funktionssicherheit zu erfüllen. Dies spart nicht nur Platz, sondern reduziert auch die Anzahl erforderlicher Kabel, wodurch das System seinerseits weniger anfällig für Umgebungsfaktoren, Störungen und Verschleiß ist. Dank der schlupffreien Ausführung der Welleninstallation erfüllt die Serie FSI 800 die Ausschlussbedingung für mechanische Störungen. Der Hohlwellendrehgeber FSI 862 enthält einen Führungsstift, der bei Montage in eine geeignete Adapterwelle einzupassen ist. Der Wellendrehgeber FSI 850 ist mit einer Keilnut an der Welle versehen, in die sich Kupplungen mit Passfeder zuverlässig einpassen lassen. Handling von über 300 m langen Kabeln Bis dato nutzte die einzige sichere Einzel-Drehgeber-Lösung am Markt ein 1-Vpp-Signal, das sich aufgrund seines schwachen Signalpegels nicht für derlei anspruchsvolle Umgebungen eignet.
