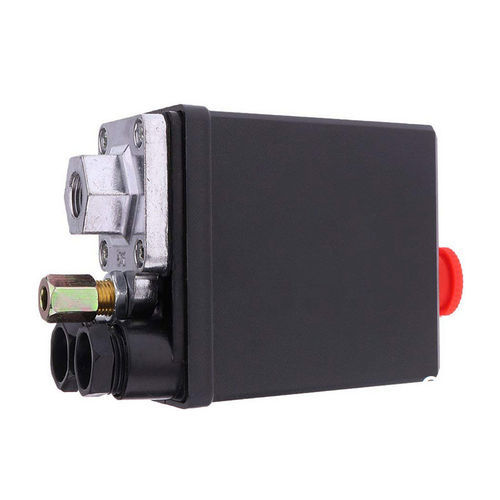

Mechanischer Druckschalter LF10L

Differential

Drucksc halter sind druck betätigte elektrische Schalter. Wich bedeutet einfach, dass es einen elektrischen Schalter gibt, der durch Luftdruck auf gedrückt oder geschlossen wird. DieDruckluft kompressor-Abschalt schalterAn der Einlass öffnung wirkt auf eine flexible Membran. Der Druck wird in eine Kraft umgewandelt. Wie viel Kraft hängt von zwei Dingen ab: der Fläche (Quadrat mm) der Membran und dem Druck (Bar) der Druckluft. Da die Fläche konstant ist, ist die erzeugte Kraft direkt proportional zum Luftdruck. Die andere Seite der Membran ist mit einer Feder und einem Hebel verbunden, der auf den elektrischen Schalter wirkt. Solange die Abwärts kraft der Feder höher ist als die Aufwärts kraft der Druckluft, bleiben die Membran (und der Hebel) unten. Aber wenn der Druck steigt, kommt ein Punkt, an dem die Aufwärts kraft der Druckluft höher ist als die Abwärts kraft der Feder. Die Membran (und der Hebel) bewegen sich an diesem Punkt nach oben. Wenn sich die Membran nach oben bewegt, bewegt sich auch der Hebel. Der Hebel wiederum öffnet die elektrischen Kontakte und der Kompressor stoppt. Nun, dies ist keine direkte Verbindung, aber es gibt einen genialen Mechanismus im Inneren, der den Schalter bei einem bestimmten Druck sofort umkippen lässt. und nicht langsam ("Snap-Action"). Dieser Mechanismus ist auch mit der zweiten Stellschraube verbunden, die den Differenz druck einstellt. Für das Innenleben des Drucksc halters bedeutet das einfach, dass der Schalter bei einem geringeren Druck wieder schließt als der Druck, bei dem der Schalter schließt (eingebaute Hysterese).
