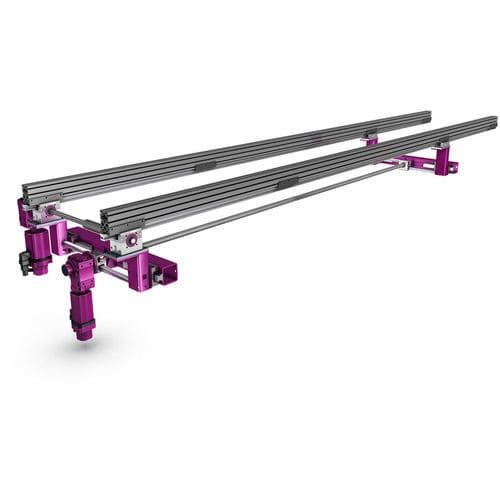

Mehrachsen-Positioniersystem Shuttle

3-Achs2-Achsenlinear

1-Holm-Shuttle, hängend, 2-Achs-Antrieb Hängender 1-Holm-Shuttle. Die Zahnstange und lifgo® linear sind für den Horizontalantrieb unter dem Träger hängend angebaut. Daran befestigt sind der Aufbau und zwei lifgo® für den Z-Hub. An das hängend angebaute Standard-Aluminium-Profil können nun Greifer, Sauger oder sonstige Vorrichtungen montiert werden. 1-Holm-Shuttle, hängend, 2-Achs-Antrieb mit 5 Greiferstationen Der Horizontalhub ist hängend angebaut. Im Gegensatz zum vorherigen Beispiel wurde der Vertikalhub so konzipiert, dass neben jedem vertikal ausgerichteten lifgo®-Getriebe ein zweiter in horizontaler Richtung montiert ist. Die Getriebe sind jeweils über eine Profilwelle verbunden und synchronisiert. In horizontaler Richtung wird auf die Zahnstangen eine Zugkraft ausgeübt, die die Ritzel in Rotation bringt. Diese Kraft wird auf die vertikalen lifgo® übertragen, die Rotation wird wieder in eine Linearbewegung (hier vertikal) umgelenkt. 2-Achs-Transfer mit Greiferfunktion Stehender 2-Achs-Transfer-Teileförderer. Eine Hubachse horizontal, eine Greifer- oder Schließachse, synchron von beiden Seiten zur Mitte. Einsetzbar als Schrittförderer. Auch lieferbar als 3-Achs-Transfer mit horizontalem und vertikalem Hub sowie synchroner Schließachse. 2-Holm-Shuttle, stehend, 2-Achs-Antrieb von außen Ausgebildet als 2-Achs-Transfer-Shuttle mit außen angebrachten Antrieben. Die Anlage kann auch als 3-Achs-Transfer-Greifer-Shuttle ausgelegt werden.
