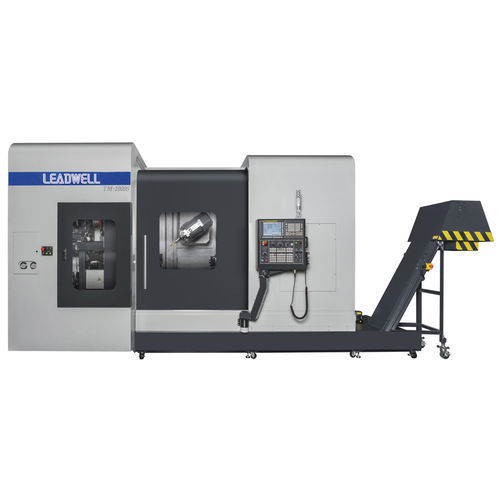

CNC-Drehzentrum TM series 3-AchsA2-840 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Steuerung
- CNC
- Achszahl
- 3-Achs
- Spindelnase
- A2-8
- Anzahl Werkzeuge
- 40 Werkzeuge
- Weitere Eigenschaften
- Multifunktion, Y-Achs
- Zusatzfunktion
- zum Fräsen, Bohren
- Durchmesser
750 mm
(29,53 in)- Rotationsgeschwindigkeit
3.500 rpm, 12.000 rpm
(21.991,149 rad.min-1, 75.398,224 rad.min-1)- Max. Schnittdurchmesser
670 mm
(26 in)- Max. Schnittlänge
1.050 mm, 1.700 mm, 2.000 mm
(41 in, 67 in, 79 in)- Stangendurchlass
78 mm
(3 in)- X-Hub
600 mm
(24 in)- Z-Hub
1.100 mm, 1.750 mm, 2.050 mm
(43 in, 69 in, 81 in)- Schnellvorschub auf x-Achse
30.000 mm/min
(20 in/s)- Schnellvorschub auf z-Achse
30.000 mm/min
(20 in/s)- Nominalleistung
44,6 kW
(60,6 hp)
Beschreibung
*Die Multifunktionsmaschine mit B-Achse kann leicht schräge Winkel bohren und schneiden arbeiten.
*Die B-Achse wird von DD eingebauten Motor angetrieben, das beste Drehmoment ist 3000Nm, und mit gekrümmten Kupplung kann es leicht tun, eine schwere Schneiden Job Shop Arbeit und auch gekrümmte Oberfläche Fräsen.
*Das Design der Y-Achse ist senkrecht und passt zu unserer Fahrständer-Maschinenstruktur, die Y-Achse hat eine vollständige Bewegung. Es gibt keinen toten Raum für die Bewegung. (Y-Achse Verfahrweg +/-130mm).(jetzt zum Patent angemeldet.)
*C-Achse (Futterspindel): Minimaler Spindelinkrementalwert: ±0,001 (Werkstück
winkelpositionierung).
*B-Achse: Dauerbetriebswinkel:0,001゜(Dauerfräsen), verzahnte Kupplung
indexierungswinkel: 5゜(Klemmdrehen).
---
